BOMBAS BARNES

Información General:

Bombas Barnes de México, fundada en 1953 en Monterrey, N.L. Fabrica equipos de bombeo de alta calidad para atender las necesidades de los mercados industriales, municipales, ganaderos y comerciales.

Entre las principales línea de productos de Barnes – Barmesa destacan las bombas autocebantes con diferentes tipos de motores, las bombas centrífugas de alta presión, las bombas para lodos y aguas residuales, trituradoras, sistemas hidroneumáticos, equipos contra incendio y un extensa variedad de equipos adicionales.

Los equipos Barmesa se utilizan entre otras aplicaciones para el tratamiento de aguas residuales, transferencia de líquidos, sistemas de alcantarillado, bombeo de lodos, sistemas contra incendio, extracción y presurización de agua.

La marca maneja un amplio stock de bombas y refacciones a través de su red de distribuidores en México.

Bombas Autocebantes Barnes – Motor Diésel

Bomba Autocebante Barnes – Barmesa 12MD

Información General:

Las bombas autocebantes 12MD con motor a diésel de Barnes cuentan con descarga de 2″ NPT vertical, paso de esfera: 3/4″, motor de combustión interna a diésel con potencia de 10 HP y 3000 RPM. Impulsor de 4 álabes, tipo semiabierto. Motor marca Tek-Pro. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelo 12MD:

Modelo de bomba Tamaño HP Con ruedas de fierro Marca del Motor
12M-TPD192 2″ x 2″ 13 Tek-Pro
Aplicaciones:

Este tipo de bombas se utilizan para el manejo de aguas superficiales y las aplicaciones más comunes son en drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos. Existe versión tragasólidos con paso de esfera mayor al común.

Bomba Autocebante Barnes – Barmesa 22MD

Información General:

Las bombas autocebantes modelo 22MD de Barnes-Barmesa cuentan con descarga de 3″ NPT vertical, paso de esfera: 3/4″, motor de combustión interna a diésel con potencia de 13 HP y 3000 RPM. Impulsor de 4 álabes, tipo semiabierto. Motor marca Tek-Pro. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelo 22MD:

Modelo de bomba Tamaño HP Con ruedas de fierro Marca del Motor
22M-TPD192 3″ x 3″ 13 Tek-Pro

Bomba Autocebante Barnes – Barmesa 27MD

Información General:

Las bombas autocebantes modelo 27MD de Barnes-Barmesa cuentan con descarga de 4″ NPT vertical, paso de esfera: 7/8″, motores de combustión interna a diésel con potencias de 19 y 22 HP, RPM variable. Impulsor de 3 álabes, tipo semiabierto. Motor marca Lombardini y Yanmar. Opción con base de acero o ruedas de fierro. Motor Yanmar incluye tablero de control.

Especificaciones Técnicas de Modelos 27MD:

Modelo de bomba Tamaño HP Con ruedas de fierro Marca del Motor
27MD-191 4″ x 4″ 19 Lombardini
27MD-3TNV70 4″ x 4″ 22 Yanmar

Bomba Autocebante Barnes – Barmesa 40MD

Información General:

Las bombas Barmesa modelo 40MD cuentan con descarga de 4″ NPT vertical, paso de esfera: 1¼», motor de combustión interna a diésel con potencia de 36 HP y 3000 RPM. Impulsor de 4 álabes, tipo semiabierto. Motor marca Yanmar. Opción con base de acero o ruedas de fierro. Incluye tablero de control.

Especificaciones Técnicas de Modelo 40MD:

Modelo de bomba Tamaño HP Con ruedas de fierro Marca del Motor
40MD-3TNV88 4″ x 4″ 36 Yanmar
Tanque de combustible opcional de 80 litros

Bomba Autocebante Barnes – Barmesa 90MD

Información General:

Las bombas Barmesa modelo 90MD cuentan con descarga de 6″ NPT vertical con brida, paso de esfera: 1¼», motores de combustión interna a diésel con potencia de 67 y 80 HP, 2500 RPM. Impulsor de 4 álabes, tipo semiabierto. Motor marca Yanmar o John Deere. Opción con base de acero o ruedas de fierro. Incluye tablero de control.

Especificaciones Técnicas de Modelo 90MD:

Modelo de bomba Tamaño HP Con ruedas de fierro Marca del Motor
90MD-4045DF 6″ x 6″ 80 John Deere
90MD-4TNV98 6″ x 6″ 67 Yanmar
Tanque de combustible opcional de 120 litros

Bomba Autocebante Barnes – Barmesa 125MD

Información General:

Las bombas Barnes modelo 125MD cuentan con descarga de 8″ NPT vertical con brida, paso de esfera: 1¼», motores de combustión interna a diésel con potencia de 80 y 115 HP, 2500 RPM. Impulsor de 4 álabes, tipo semiabierto. Motor marca John Deere. Opción con base de acero o ruedas de fierro. Incluye tablero de control.

Especificaciones Técnicas de Modelo 125MD:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

125MD-4045TF

8″ x 8″

115

John Deere

Tanque de combustible opcional de 120 litros

Bomba Autocebante Barnes – Barmesa 200MD

Información General:

Las bombas Barnes modelo 200MD cuentan con descarga de 8″ NPT vertical con brida, paso de esfera: 1″, motores de combustión interna a diésel con potencia de115 y 170 HP, 2100 RPM. Impulsor de 4 álabes, tipo semiabierto, motor marca John Deere. Opción con base de acero o ruedas de fierro. Incluye tablero de control. Estos textos son propiedad de Morton Pumps, S.A. de C.V.

Especificaciones Técnicas de Modelo 200MD:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

200MD-4045TF

10” x 10”

115

John Deere

200MD-6068TF

10” x 10”

170

John Deere

Tanque de combustible opcional de 120 litros

Bombas Autocebantes Barnes – Motor Gasolina

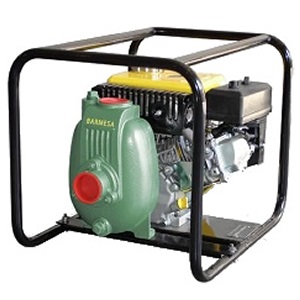

Bomba Autocebante Barnes – Barmesa 8M

Información General:

Las bombas Barnes modelo 8M cuentan con descarga de 2″ NPT vertical, paso de esfera de 1/2″, motores de combustión interna a gasolina con potencias de 3.5 a 6 HP y 3400 RPM. Impulsor semiabierto de 4 álabes. Motores disponibles en marca Tek-Pro, Honda y Briggs & Straton. Con base de acero.

Especificaciones Técnicas de Modelo 8M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

8M-T160

2″ x 2″

5.5

No

Tek-Pro

8M-GX120

2″ x 2″

4

No

Honda

8M-GX160

2″ x 2″

5.5

No

Honda

8M-93432

2″ x 2″

3.5

No

Briggs & Straton

8M-122332

2″ x 2″

6

No

Briggs & Straton

Aplicaciones:

Este tipo de equipos de bombeo se utilizan para el manejo de aguas superficiales y en aplicaciones como drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos. Existe versión tragasólidos con paso de esfera mayor al común.

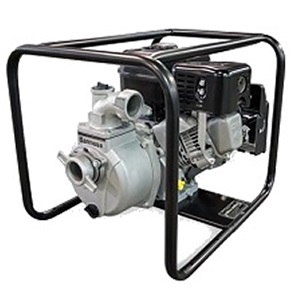

Bomba Autocebante Barnes – Barmesa AL8M

Información General:

Las bombas Barnes modelo AL8M cuentan con descarga de 2″ NPT horizontal con brida, motores de combustión interna a gasolina con potencias de 3.5 a 6 HP y 3400 RPM. Impulsor de 3 álabes tipo abierto. Motores disponibles en marca Tek-Pro, Honda y Briggs & Straton. Con base de acero.

Especificaciones Técnicas de Modelo AL8M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

AL8M-T160

2″ x 2″

5.5

No

Tek-Pro

AL8M-GX120

2″ x 2″

4

No

Honda

AL8M-GX160

2″ x 2″

5.5

No

Honda

AL8M-93432

2″ x 2″

3.5

No

Briggs & Straton

AL8M-122332

2″ x 2″

6

No

Briggs & Straton

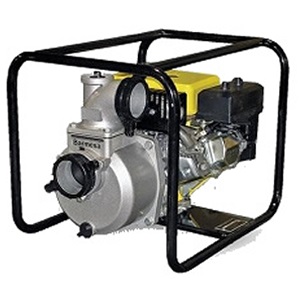

Bomba Autocebante Barnes – Barmesa AL13M

Información General:

Las bombas Barnes modelo AL13M cuentan con descarga de 3″ NPT horizontal con brida, motores de combustión interna a gasolina con potencias de 5.5 y 6 HP, 3400 RPM. Impulsor de 3 álabes tipo semiabierto. Motores disponibles en marca Tek-Pro, Honda y Briggs & Straton. Con base de acero.

Especificaciones Técnicas de Modelo AL13M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

AL13M-T160

3″ x 3″

5.5

No

Tek-Pro

AL13M-GX160

3″ x 3″

5.5

No

Honda

AL13M-122332

3″ x 3″

6

No

Briggs & Straton

13M-T160

3″ x 3″

5.5

No

Tek-Pro

17M-T240

3″ x 3″

8

No

Tek-Pro

22M-T390

3″ x 3″

13

Tek-Pro

27M-T390

4″ x 4″

13

Tek-Pro

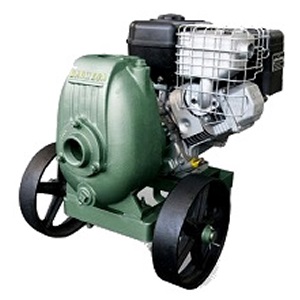

Bomba Autocebante Barnes – Barmesa 12M

Información General:

Las bombas Barnes modelo 12M cuentan con descarga de 2″ NPT vertical, paso de esfera de 3/4″, motores de combustión interna a gasolina con potencias de 8 a 10 HP, 3400 RPM. Impulsor de 4 álabes, tipo semiabierto. Motores disponibles en marca Tek-Pro, Honda y Briggs & Straton. Con base de acero.

Especificaciones Técnicas de Modelo 12M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

12M-T240

2″ x 2″

8

No

Tek-Pro

12M-T240

2″ x 2″

8

No

Tek-Pro

12M-GX270

2″ x 2″

9

No

Honda

12M-203432

2″ x 2″

8

No

Briggs & Straton

12M-206432

2″ x 2″

10

Briggs & Straton

Bomba Autocebante Barnes – Barmesa 13M & 17M

Información General:

Las bombas autocebantes de los modelos 13M & 17M cuentan con descarga de 3″ NPT vertical, paso de esfera de 3/4″, motores de combustión interna a gasolina con potencias de 5.5 a 9 HP, 3400 RPM. Impulsor de 3 álabes, tipo semiabierto. Motores disponibles en marca Tek-Pro, Honda y Briggs & Straton. Con base de acero.

Especificaciones Técnicas de Modelos 13M & 17M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

13M-T160

3″ x 3″

5.5

No

Tek-Pro

13M-GX160

3″ x 3″

5.5

No

Honda

13M-122332

3″ x 3″

6

No

Briggs & Straton

17M-T240

3″ x 3″

8

No

Tek-Pro

17M-GX270

3″ x 3″

9

No

Honda

17M-203432

3″ x 3″

8

Briggs & Straton

27M-T390

4″ x 4″

13

Tek-Pro

Bomba Autocebante Barnes – Barmesa 18M, 22M & 24M

Información General:

Las bombas autocebantes de los modelos 18M, 22M & 24M cuentan con descarga de 3″ NPT vertical, paso de esfera de 3/4″, motores de combustión interna a gasolina con potencias de 8 a 13 HP, 3400 RPM. Impulsor de 5 álabes, tipo semiabierto. Motores disponibles en marca Tek-Pro, Honda y Briggs & Straton. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelos 18M, 22M & 24M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

18M-GX270

3″ x 3″

9

Honda

22M-T390

3″ x 3″

13

Tek-Pro

22M-GX390

3″ x 3″

13

Honda

24M-326431

3″ x 3″

16

Briggs & Straton

24M-350447

3″ x 3″

16

Briggs & Straton

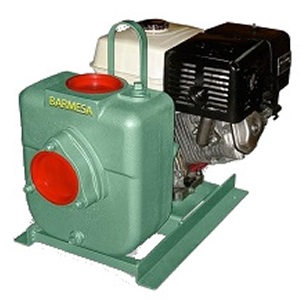

Bomba Autocebante Barnes – Barmesa 27M & 29M

Información General:

Las bombas autocebantes de los modelos 27M & 29M cuentan con descarga de 4″ NPT vertical, paso de esfera de 7/8″, motores de combustión interna a gasolina con potencias de 13, 16 y 18 HP, RPM variable. Impulsor de 3 álabes, tipo semiabierto. Motores disponibles en marca Tek-Pro, Honda, Kohler y Briggs & Straton. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelos 27M & 29M:

Modelo de bomba

Tamaño

HP

Con ruedas de fierro

Marca del Motor

27M-T390

4″ x 4″

13

Tek-Pro

27M-GX390

4″ x 4″

13

Honda

29M-CH18

4″ x 4″

18

Kohler

29M-326431

4″ x 4″

16

Briggs & Straton

29M-350447

4″ x 4″

18

Briggs & Straton

Bombas Autocebantes – Acopladas directamente a Motor Eléctrico

Bomba Autocebante Barnes – Barmesa SP

Información General:

Las bombas autocebantes Barmesa modelo SP cuentan con descarga de 1½» NPT vertical, paso de esfera de ¾”. Acoplada directamente a motor eléctrico TCCVE de 1 o 3 fases, con potencias de 0.5 a 2 HP, 3450 RPM. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo SP:

Modelo de bomba

Tamaño

HP

Fases

SP5

1½» x 1½»

0.5

1

SP7

1½» x 1½»

0.75

1

SP10

1½» x 1½»

1

1

SP15

1½» x 1½»

1.5

1

SP10-3

1½» x 1½»

1

3

SP20-3

1½» x 1½»

2

3

Aplicaciones:

Este tipo de equipos de bombeo se utilizan para el manejo de aguas superficiales y en aplicaciones como drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos. Existe versión tragasólidos con paso de esfera mayor al común.

Bomba Autocebante Barnes – Barmesa 2N

Información General:

Las bombas autocebantes directamente acopladas a motor eléctrico Barmesa modelo 2N cuentan con descarga de 2″ NPT vertical. Acoplada directamente a motor eléctrico trifásico TCCVE, con potencias de 3 a 10 HP, 3450 RPM. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 2N:

Modelo de bomba

Tamaño

HP

Fases

2N-3-2

2″ x 2″

3

3

2N-5-2

2″ x 2″

5

3

2N-7.5-2

2″ x 2″

7.5

3

2N-10-2

2″ x 2″

10

3

Bomba Autocebante Barnes – Barmesa 3N

Información General:

Las bombas autocebantes Barmesa modelo 3N cuentan con descarga de 3″ NPT vertical. Acoplada directamente a motor eléctrico trifásico TCCVE, con potencias de 5 a 15 HP, 3450 RPM. Impulsor de 5 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 3N:

Modelo de bomba

Tamaño

HP

Fases

3N-5-2

3″ x 3″

5

3

3N-7.5-2

3″ x 3″

7.5

3

3N-10-2

3″ x 3″

10

3

3N-15-2

3″ x 3″

15

3

Bomba Autocebante Barnes – Barmesa BSP3-4-5CCE

Información General:

Las bombas autocebantes directamente acopladas a motor eléctrico Barmesa modelo BSP3-4-5CCE cuentan con descarga de 1 ½” NPT vertical, paso de esfera de 3/8”. Acoplada directamente a motor eléctrico TCCVE de 1 o 3 fases, con potencias de 1.5 a 3 HP, 3450 RPM. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo BSP3-4-5CCE:

Modelo de bomba

Tamaño

HP

Fases

BSP3CCE3

1½» x 1½»

1.5

3

BSP3CCE1

1½» x 1½»

1.5

1

BSP4CCE3

1½» x 1½»

2

3

BSP4CCE1

1½» x 1½»

2

1

BSP5CCE3

1½» x 1½»

3

3

BSP5CCE1

1½» x 1½»

3

1

Bomba Autocebante Barnes – Barmesa BSP10CCE

Información General:

Las bombas autocebantes directamente acopladas a motor eléctrico Barmesa modelo BSP10CCE cuentan con descarga de 2” NPT vertical, paso de esfera de ½”. Acoplada directamente a motor eléctrico TCCVE de 1 o 3 fases, con potencia de 5 HP, 3450 RPM. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo BSP10CCE:

Modelo de bomba

Tamaño

HP

Fases

BSP10CCE3

2″ x 2″

5

3

Bomba Autocebante Barnes – Barmesa BSP15CCE

Información General:

Las bombas autocebantes directamente acopladas a motor eléctrico Barmesa modelo BSP15CCE cuentan con descarga de 3” NPT vertical, paso de esfera de ¾”. Acoplada directamente a motor eléctrico trifásico TCCVE con potencia de 7.5 HP, 3450 RPM. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo BSP15CCE:

Modelo de bomba

Tamaño

HP

Fases

BSP15CCE3

3″ x 3″

7.5

3

Bomba Autocebante Barnes – Barmesa BSP20CCE

Información General:

Las bombas autocebantes directamente acopladas a motor eléctrico Barmesa modelo BSP20CCE cuentan con descarga de 3” NPT vertical, paso de esfera de ¾”. Acoplada directamente a motor eléctrico trifásico TCCVE con potencia de 10 HP, 3450 RPM. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo BSP20CCE:

Modelo de bomba

Tamaño

HP

Fases

BSP20CCE3

3″ x 3″

10

3

Bomba Autocebante Barnes – Barmesa BSP25CCE

Información General:

Las bombas autocebantes directamente acopladas a motor eléctrico Barmesa modelo BSP25CCE cuentan con descarga de 3” NPT vertical, paso de esfera de ¾”. Acoplada directamente a motor eléctrico trifásico TCCVE con potencia de 15 HP, 3450 RPM. Impulsor de 3 álabes, tipo semiabierto

Especificaciones Técnicas de Modelo BSP25CCE:

Modelo de bomba

Tamaño

HP

Fases

BSP25CCE3

3″ x 3″

15

3

Bombas Autocebantes – Acopladas mediante cople flexible a Motor Eléctrico

Bomba Autocebante Barnes – Barmesa 10MU

Información General:

Las bombas autocebantes acopladas a motor eléctrico mediante cople flexible de Barnes modelo 10MU cuentan con descarga de 2″ NPT vertical, paso de esfera de ½”. Acoplada a motor eléctrico mediante cople flexible con potencias de 2 a 10 HP, RPM variable. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 10MU:

Modelo de bomba

Tamaño

HP

Fases

10MU-2-4

2″ x 2″

2

3

10MU-3-2

2″ x 2″

3

3

10MU-5-2

2″ x 2″

5

3

10MU-7.5-2

2″ x 2″

7.5

3

10MU-10-2

2″ x 2″

10

3

Aplicaciones:

Este tipo de equipos de bombeo se utilizan para el manejo de aguas superficiales y en aplicaciones como drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos. Existe versión tragasólidos con paso de esfera mayor al común.

Bomba Autocebante Barnes – Barmesa 20MU

Información General:

Las bombas autocebantes acopladas a motor eléctrico mediante cople flexible de Barnes modelo 20MU cuentan con descarga de 3″ NPT vertical, paso de esfera de ¾”. Acoplada a motor eléctrico mediante cople flexible con potencias de 3 a 15 HP, RPM variable. Impulsor de 5 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 20MU:

Modelo de bomba

Tamaño

HP

Fases

20MU-3-4

3″ x 3″

3

3

20MU-5-2

3″ x 3″

5

3

20MU-7.5-2

3″ x 3″

7.5

3

20MU-10-2

3″ x 3″

10

3

20MU-15-2

3″ x 3″

15

3

Bomba Autocebante Barnes – Barmesa 27MU

Información General:

Las bombas Barnes autocebantes acopladas a motor eléctrico mediante cople flexible modelo 27MU cuentan con descarga de 4″ NPT vertical, paso de esfera de 7/8″. Acoplada a motor eléctrico mediante cople flexible con potencias de 2 a 15 HP, RPM variable. Impulsor de 3 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 27MU:

Modelo de bomba

Tamaño

HP

Fases

27MU-2-4

4″ x 4″

2

3

27MU-15-2

4″ x 4″

15

3

Bomba Autocebante Barnes – Barmesa 40MU

Información General:

Las bombas Barnes autocebantes acopladas a motor eléctrico mediante cople flexible modelo 40MU cuentan con descarga de 4″ NPT vertical, paso de esfera: 1 ¼”. Acoplada a motor eléctrico mediante cople flexible con potencias de 3 a 15 HP, RPM variable. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 40MU:

Modelo de bomba

Tamaño

HP

Fases

40MU-3-6

4″ x 4″

3

3

40MU-10-4

4″ x 4″

10

3

40MU-15-4

4″ x 4″

15

3

Bomba Autocebante Barnes – Barmesa 90MU

Información General:

Las bombas autocebantes acopladas a motor eléctrico mediante cople flexible modelo 90MU cuentan con descarga de 6″ NPT vertical, paso de esfera: 1 ¼”. Acoplada a motor eléctrico mediante cople flexible con potencias de 2 a 15 y 50 HP, RPM variable. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 90MU:

Modelo de bomba

Tamaño

HP

Fases

90MU-15-6

6″ x 6″

15

1

90MU-50-4

6″ x 6″

50

3

Bomba Autocebante Barnes – Barmesa 125MU

Información General:

Las bombas autocebantes acopladas a motor eléctrico mediante cople flexible modelo 125MU cuentan con descarga de 8″ NPT vertical, paso de esfera: 1 ¼”. Acoplada a motor eléctrico mediante cople flexible con potencias de 20 y 60 HP, RPM variable. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 125MU:

Modelo de bomba

Tamaño

HP

Fases

125MU-20-6

8″ x 8″

20

3

125MU-60-4

8″ x 8″

60

3

Bomba Autocebante Barnes – Barmesa 200MU

Información General:

Las bombas autocebantes acopladas a motor eléctrico mediante cople flexible modelo 200MU cuentan con descarga de 10″ NPT vertical, paso de esfera: 1 ½”. Acoplada a motor eléctrico mediante cople flexible con potencias de 30 y 60 HP, RPM variable. Impulsor de 4 álabes, tipo semiabierto.

Especificaciones Técnicas de Modelo 200MU:

Modelo de bomba

Tamaño

HP

Fases

200MU-30-6

10″ x 10″

30

3

200MU-60-4

10″ x 10″

60

3

Bombas Barnes Autocebantes de Transmisión Universal

Bombas Autocebantes de Transmisión Universal – Sin Motor

Especificaciones Técnicas:

Modelo

Tamaño

Máx. HP

Paso de esfera

10MU

2” x 2”

15

½”

20MU

3” x 3”

20

¾”

27MU

4” x 4”

15

7/8”

40MU

4” x 4”

30

7/8”

90MU

6” x 6”

80

1 ¼”

125MU

8” x 8”

80

1 ¼”

200MU

10” x 10”

100

1 ½”

Bombas Autocebantes Tragasólidos – Motor Diésel

Bomba Autocebante Tragasólidos 4ATS

Información General:

Las bombas tragasólidos modelo 4ATS cuentan con descarga de 4″ con codo NPT horizontal, paso de esfera de 2″, motor de combustión interna a diésel con potencias de 22 HP, 3600 RPM. Impulsor de 2 álabes, tipo semiabierto. Motor en marca Yanmar. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelo 4ATS:

Modelo de bomba

Tamaño

HP

Paso de esfera

Marca del Motor

4ATS-3TNV70

4″ x 4″

22

2”

Yanmar

Tanque de combustible opcional de 80 litros

Aplicaciones:

Este tipo de equipos de bombeo se utilizan para el manejo de aguas superficiales y en aplicaciones como drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos.

Bomba Autocebante Tragasólidos SH4

Información General:

Las bombas tragasólidos modelo SH4 cuentan con descarga de 4″ con codo NPT horizontal, paso de esfera de 3″, motores de combustión interna a diésel con potencias de 36 y 47 HP, RPM variable. Impulsor de 2 álabes, tipo semiabierto. Motor en marca Yanmar. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelo SH4:

Modelo de bomba

Tamaño

HP

Paso de esfera

Marca del Motor

SH4-3TNV88

4″ x 4″

36

3”

Yanmar

SH4-4TNV88

4″ x 4″

47

3”

Yanmar

Tanque de combustible opcional de 80 litros

Aplicaciones:

Este tipo de equipos de bombeo se utilizan para el manejo de aguas superficiales y en aplicaciones como drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos.

Bomba Autocebante Tragasólidos SH6

Información General:

Las bombas tragasólidos modelo SH6 cuentan con descarga de 6″ vertical con brida, paso de esfera de 3″, motores de combustión interna a diésel con potencias de 67, 80 y 115 HP, RPM variable. Impulsor de 2 álabes, tipo semiabierto. Motores en marca Yanmar y John Deere. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelo SH6:

Modelo de bomba

Tamaño

HP

Paso de esfera

Marca del Motor

SH6-4TNV98

6″ x 6″

67

3”

Yanmar

Tanque de combustible opcional de 80 litros

SH6-4045D

6″ x 6″

80

3”

John Deere

SH6-4045T

6″ x 6″

115

3”

John Deere

Tanque de combustible opcional de 120 litros

Características:
  • Todos los equipos acoplados a motores Yanmar y John Deere cuentan con tablero de control marca Murphy que incluye: horómetro, tacómetro, amperímetro, indicadores de presión de aceite y temperatura, acelerador manual, paro de emergencia, paro por alta temperatura y paro por baja presión.
  • Cuentan también con cables, aceite y anticongelante, y son probados en fábrica.

Bombas Autocebantes Tragasólidos – Motor Gasolina

Bomba Autocebante Tragasólidos 4ATS

Información General:

Las bombas tragasólidos modelo 4ATS cuentan con descarga de 4″ con codo NPT horizontal, paso de esfera de 2″, motores de combustión interna a gasolina con potencias de 13, 16 y 18 HP, 3600 RPM. Impulsor de 2 álabes, tipo semiabierto. Motores disponibles en marca Kohler, Tek-Pro, Honda y Briggs & Straton. Opción con base de acero o ruedas de fierro.

Especificaciones Técnicas de Modelo 4ATS:

Modelo de bomba

Tamaño

HP

Paso de esfera

Marca del Motor

4ATS-CH18

4″ x 4″

18

2”

Kohler

4ATS-326431

4″ x 4″

16

2”

Briggs & Straton

4ATS-350447

4″ x 4″

18

2”

Briggs & Straton

4ATS-T390

4″ x 4″

13

2”

Tek-Pro

4ATS-GX390

4″ x 4″

13

2”

Honda

Aplicaciones:

Este tipo de equipos de bombeo se utilizan para el manejo de aguas superficiales y en aplicaciones como drenajes, descarga de camiones a cisternas, lagunas de tratamiento de aguas residuales y transferencia de residuos ácidos.

Bombas Autocebantes Tragasólidos – Transmisión Universal

Bomba Autocebante Tragasólidos ET6-U

Información General:

Las bombas autocebantes modelo ET6-U tienen un tamaño de 6”x 6” y paso de esfera de 4¼”. El cuerpo y tanque están diseñados sin crestas para evitar la acumulación de lodos o residuos. Impulsor tipo vortex. Bastidor maquinado para tolerancias estrechas que permiten un mejor ajuste y desempeño de los elementos rotativos; está sellada por dos tapas en cada extremo y su lubricación estándar es con grasa. Ideal para rastros de aves, diseñada para bombear sólidos con plumas.

Especificaciones Técnicas de Modelo ET6-U:

Modelo Tamaño Máx. HP Paso de esfera
ET6-U 6” x 6” 60 4¼”

Bomba Autocebante Tragasólidos SH-U

Información General:

Las bombas autocebantes modelo SH-U tienen tamaños de 3, 4, 6 y 8 pulgadas de succión y descarga. Para el modelo de 3”x 3” el paso de esfera es de 2½”, para el resto de los tamaños es de 3”. Las bombas ya incluyen el sello mecánico de silicón-silicón lubricado en aceite. Se pueden acoplar a motores TCCVE con capacidades de 2 a 50 HP y también pueden ser acopladas mediante poleas y bandas.

Especificaciones Técnicas de Modelo SH-U:

Modelo Tamaño Máx. HP Paso de esfera
SH3-U 3” x 3” 15 2½”
SH4-U 4” x 4” 20 3”
SH6-U 6” x 6” 40 3”
SH8-U 8” x 8” 75 3”

Con Cople flexible a motor TCCVE

Modelo Tamaño Máx. HP Paso de esfera
SH3U-2-6 3″ x 3″ 2 2½»
SH3U-3-6 3″ x 3″ 3 2½»
SH3U-5-6 3″ x 3″ 5 2½»
SH3U-7.5-4 3″ x 3″ 7.5 2½»
SH3U-10-4 3″ x 3″ 10 2½»
SH4U-3-6 4″ x 4″ 3 3”
SH4U-5-6 4″ x 4″ 5 3”
SH4U-7.5-6 4″ x 4″ 7.5 3”
SH4U-10-4 4″ x 4″ 10 3”
SH4U-15-4 4″ x 4″ 15 3”
SH4U-20-4 4″ x 4″ 20 3”
SH4U-25-4 4″ x 4″ 25 3”
SH6U-10-6 6″ x 6″ 10 3”
SH6U-15-6 6″ x 6″ 15 3”
SH6U-20-6 6″ x 6″ 20 3”
SH6U-25-4 6″ x 6″ 25 3”
SH6U-30-4 6″ x 6″ 30 3”
SH6U-40-4 6″ x 6″ 40 3”
SH6U-50-4 6″ x 6″ 50 3”
SH8U-20-6 8″ x 8″ 20 3”
SH8U-25-6 8″ x 8″ 25 3”
SH8U-30-6 8″ x 8″ 30 3”
SH8U-40-6 8″ x 8″ 40 3”

Bombas Centrífugas de Alta Presión – Motor Diésel

Bomba Centrífuga de Alta Presión de la Serie IA

Información General:

Las bombas centrífugas de alta presión Barnes de la Serie IA con motor a diésel están disponibles en tamaños de 2”x 1½”x 9 a 8”x 6”x 13, conexiones roscadas o bridadas según el tamaño. Motores de combustión interna a diésel de marcas Lombardini, Yanmar y John Deere con potencias de 19 a 170 HP, RPM variable. Todos los equipos incluyen base de acero estructural y tablero que incluye horómetro e interruptor de encendido. No incluyen acumulador, tanque de combustible ni cables. Incluyen acelerador. Se pueden ensamblar en carro con 2 ruedas neumáticas.

Especificaciones Técnicas de la Serie IA:

Modelo de bomba Tamaño HP RPM Marca del Motor
IA1½-KDW1603 2″ x 1½» x 9 R 41 3000 Kohler
IA1½H-KDW1603 2″ x 1½» x 9 R 41 3000 Kohler
IA2H-KDW1603 2½» x 2″ x 9 R 41 3000 Kohler
IA2EH-KDW1603 3″ x 2½» x 9 R 41 3000 Kohler
IA2EXH-KDW1603 3″ x 2″ x 10 R 41 3000 Kohler
IA2½-KDW1603 3″ x 2″ x 9 R 41 3000 Kohler
IA1½XH-KDW2204 2″ x 1½»x 10 R 51 3000 Kohler
IA1½-XHH-KDW2204 2″ x 1½»x 10 R 51 3000 Kohler
IA2H-KDW2204 2½» x 2″ x 9 R 51 3000 Kohler
IA2EXH-KDW2204 3″ x 2″ x 10 R 51 3000 Kohler
IA2½-KDW2204 3″ x 2½» x 9 R 51 3000 Kohler
IA3H-KDW2204 4″ x 3″ x 9 R 51 3000 Kohler
Tanque de combustible opcional de 80 litros
IA1½ MD-191 2″ x 1½» x 9 R 41 3600 Lombardini
IA1½H-MD-191 2″ x 1½» x 9 R 41 3600 Lombardini
IA1½-3TNV70 2″ x 1½» x 9 R 22 3600 Yanmar
IA1½H-3TNV70 2″ x 1½» x 9 R 22 3600 Yanmar
IA1½H-3TNV82 2″ x 1½» x 9 R 30 3000 Yanmar
IA1½H-3TNV88 2″ x 1½» x 9 R 36 3000 Yanmar
IA1½XH-3TNV70 2″ x 1½» x 9 R 22 3600 Yanmar
IA1½XH-3TNV82 2″ x 1½» x 9 R 30 3000 Yanmar
IA1½XH-3TNV88 2″ x 1½»x 10 R 36 3000 Yanmar
IA1½XH-4TNV88 2″ x 1½»x 10 R 47 3000 Yanmar
IA1½ XHH-3TNV88 2″ x 1½»x 10 R 36 3000 Yanmar
IA1½ XHH-4TNV88 2″ x 1½»x 10 R 47 3000 Yanmar
IA2H-3TNV70 2½» x 2″ x 9 R 22 3600 Yanmar
IA2H-3TNV82 2½» x 2″ x 9 R 30 3000 Yanmar
IA2H-3TNV88 2½» x 2″ x 9 R 36 3000 Yanmar
IA2H-4TNV88 2½» x 2″ x 9 R 47 3000 Yanmar
IA2H-4TNV98 2½» x 2″ x 9 R 67 2500 Yanmar
IA2EXH-3TNV82 3″ x 2″ x 10 R 30 3000 Yanmar
IA2EXH-3TNV88 3″ x 2″ x 10 R 36 3000 Yanmar
IA2EXH-4TNV88 3″ x 2″ x 10 R 47 3000 Yanmar
IA2EXH-4TNV98 3″ x 2″ x 10 R 67 2500 Yanmar
IA2½-4TNV88 3″ x 2½» x 9 R 47 3000 Yanmar
IA2½-4TNV98 3″ x 2½» x 9 R 67 2500 Yanmar
IA2½ BJM-4TNV98 4″ x 2½» x 13 B 67 2500 Yanmar
IA3H-3TNV82 4″ x 3″ x 9 R 30 3000 Yanmar
IA3H-3TNV88 4″ x 3″ x 9 R 36 3000 Yanmar
IA3H-4TNV88 4″ x 3″ x 9 R 47 3000 Yanmar
IA3H-4TNV98 4″ x 3″ x 9 R 67 2500 Yanmar
Tanque de combustible opcional de 80 litros
IA2½ BJM-4045D 4″ x 2½» x 13 B 80 2300 John Deere
IA2½ BJM-4045T 4″ x 2½» x 13 B 115 2500 John Deere
IA3BJM-4045DF 4″ x 3″ x 13 B 80 2300 John Deere
IA3BJM-4045TF 4″ x 3″ x 13 B 115 2400 John Deere
IA3BJM-6068TF 4″ x 3″ x 13 B 170 2500 John Deere
IA4BJH-4045DF 6″ x 4″ x 13 B 80 1900 John Deere
IA4BJH-4045TF 6″ x 4″ x 13 B 115 2100 John Deere
IA4BJH-6068TF 6″ x 4″ x 13 B 170 2500 John Deere
IA4BU-6068TF 6″ x 4″ x 13 B 170 2500 John Deere
IA6BJM-4045TF 8″ x 6″ x 13 B 115 2100 John Deere
IA6BJM-6068TF 8″ x 6″ x 13 B 170 2300 John Deere
Tanque de combustible opcional de 120 litros



Bombas Centrífugas de Alta Presión – Motor Gasolina

Bomba Centrífuga de Alta Presión de la Serie IA

Información General:

Las bombas centrífugas de alta presión Barnes de la serie IA están disponibles en tamaños de 1½”x 1” a 3”x 2½”, conexiones roscadas. Motores de combustión interna a diésel de marcas Tek-Pro, Briggs & Stratton, Kohler y Honda con potencias de 8, 13 y 18 HP, RPM variable. Todos los equipos incluyen base de acero estructural. Los motores Briggs & Stratton no incluyen tanque de combustible, el resto sí.

Especificaciones Técnicas de la Serie IA:

Modelo de bomba Tamaño HP Tanque de combustible Marca del Motor
IA1-T240 1½» x 1″ R 8 Tek-Pro
IA1½-T390 2″ x 1½» R 13 Tek-Pro
2AP-350447 2″ x 2″ R 18 No Briggs & Stratton
IA1½-350447 2″ x 1½» R 18 No Briggs & Stratton
IA2-350447 2½» x 2″ R 18 No Briggs & Stratton
IA2½-350447 3″ x 2½» R 18 No Briggs & Stratton
2AP-CH18 2″ x 2″ R 18 No Kohler
IA1½-CH18 2″ x 1½» R 18 No Kohler
IA2-CH18 2½» x 2″ R 18 No Kohler
IA2½-CH18 3″ x 2½» R 18 No Kohler
IA1½-GX390 2″ x 1½» R 13 Honda
2AP-GX390 2″ x 2″ R 13 Honda

Bombas Centrífugas de Alta Presión – Motor Eléctrico

Bomba Centrífuga de Alta Presión de la Serie IA

Información General:

Las bombas centrífugas de alta presión Barmesa de la Serie IA cuentan con succión de 1½» a 8″ NPT horizontal. Descarga de 1″ a 6″ NPT vertical. Motores eléctricos de 1 y 3 fases, 60 Hz, armazones 182 JM a 405 JM NEMA totalmente cerrados con ventilación externa, o abiertos a prueba de goteo con potencias de 2 a 125 HP. RPM de 1750 a 3450. Impulsor tipo cerrado. Acoplamiento de motor a bomba directo o mediante cople flexible. Las siguientes tablas muestran las bombas acopladas directamente, si se desean mediante cople flexible, agregar una U a la base del modelo.

Especificaciones Técnicas de la Serie IA:

3500 RPM

Serie

Tamaño HP Flujo Máximo Presión Máxima
IA1 1½» x 1″ R 3 a 7.5 110 GPM 210 PSI
IA1½ 2″ x 1½» R 5 a 20 160 GPM 250 PSI
IA1½H 2″ x 1½» R 15 a 25 200 GPM 250 PSI
IA2 2½» x 2″ R 10 a 25 250 GPM 250 PSI
IA2H 2½» x 2″ R 25 a 30 400 GPM 230 PSI
IA2EH 3″ x 2″ R 30 a 50 450 GPM 230 PSI
IA2EXH 3″ x 2″ R 50 a 60 500 GPM 230 PSI
IA2HH 3″ x 2″ R 25 a 50 230 GPM 260 PSI
IA2½ 3″ x 2½» R 15 a 40 420 GPM 250 PSI
IA2½H 4″ x 2½» B 40 a 100 750 GPM 250 PSI
IA3 4″ x 3″ R 20 a 50 700 GPM 230 PSI
IA3H 4″ x 3″ R 30 a 75 950 GPM 230 PSI
IA4 6″ x 4″ B 40 a 125 1200 GPM

265 PSI

1750 RPM

Serie

Tamaño HP Flujo Máximo Presión Máxima
IA1½H 2″ x 1½» R 3
IA1½XH 2″ x 1½» R 3 a 5 130 GPM 50 PSI
IA2 2½» x 2″ R 2
IA2EH 3″ x 2″ R 3 a 5
IA2EXH 3″ x 2″ R 7.5 a 10 250 GPM
IA2½ 3″ x 2½» R 3 a 5 350 GPM
IA3 4″ x 3″ R 3 a 7.5
IA4 6″ x 4″ B 7.5 a 20 650 GPM 265 PSI
IA2½BJM 4 x 2½ B 15 a 30 600 GPM 165 PSI
IA3BJM 4″ x 3″ B 15 a 40 850 GPM 165 PSI
IA4BJH 6″ x 4″ B 20 a 60 1250 GPM 165 PSI
IA6BJM 8″ x 6″ B 30 a 75 2200 GPM

120 PSI



Aplicaciones:

Este tipo de equipos de bombeo se utilizan en sistemas de presión, transferencia de agua, sistemas de enfriamiento, etc.

Bombas Centrífugas de Alta Presión – Transmisión Universal

Bomba Centrífuga de Alta Presión de la Serie IA

Información General:

Las bombas IA4U, IA4BU, IA2½BJMU, IA3BJMU, IA4BJHU e IA6BJMU se surten con sello mecánico, y se pueden surtir a solicitud con estopero sin costo adicional.

Especificaciones Técnicas de la Serie IA:

Modelo

Tamaño

RPM

HP

2APU

2” x 2” R

3500

30

3APU

3” x 3” B

2100

40

4APU

4” x 4” B

2100

50

IA1U

1½” x 1” R

3500

8

IA1½U

2” x 1½” R

3500

20

IA1½HU

2” x 1½” R

3500

25

IA2U

2½” x 2” R

3500

25

IA2HU

2½” x 2” R

3500

40

IA2EHU

3” x 2” R

3500

50

IA2EXHU

3” x 2” R

3500

75

IA2½U

3” x 2½” R

3500

40

IA3U

4” x 3” R

3500

50

IA3HU

4” x 3” R

3500

75

IA4U

6” x 4” B

2300

160

IA4BU

6” x 4” B

2100

110

IA2½BJMU

4 x 2½ B

2400

80

IA3BJMU

4″ x 3″ B

2300

100

IA4BJHU

6″ x 4″ B

2200

120

IA6BJMU

8″ x 6″ B

2100

140

Bombas Centrífugas de Mediana Presión – Motor Diésel

Bomba Centrífuga de Mediana Presión de la Serie 20CG

Información General:

Las bombas centrífugas de mediana presión Barmesa de la Serie 20CG cuentan con descarga de 2″ NPT vertical, 4 posiciones. Motor de combustión interna a diésel marca Tek-Pro de 13 HP, 3000 RPM. Impulsor de 5 álabes tipo cerrado. La capacidad del tanque es de 5.5 litros.

Especificaciones Técnicas de la Serie 20CG:

Modelo de bomba Tamaño HP Marca del Motor
20CG-TPD192 2″ x 2″ 13 Tek-Pro



Bomba Centrífuga de Mediana Presión de la Serie 30CG

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie 30CG cuentan con descarga de 3″ NPT vertical, 4 posiciones. Motor de combustión interna a diésel marca Tek-Pro de 13 HP, 3000 RPM. Impulsor de 5 álabes tipo cerrado. La capacidad del tanque es de 5.5 litros.

Especificaciones Técnicas de la Serie 30CG:

Modelo de bomba Tamaño HP Marca del Motor
30CG-TPD192 3″ x 3″ 13 Tek-Pro



Bombas Centrífugas de Mediana Presión – Motor Gasolina

Bomba Centrífuga de Mediana Presión de la Serie 15CG

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie 15CG cuentan con descarga de 1.5″ NPT vertical, 4 posiciones. Motores de combustión interna a gasolina marca Tek-Pro, Briggs & Stratton y Honda con potencias de 5.5 y 6 HP, RPM variable. Impulsor de 5 álabes tipo cerrado.

Especificaciones Técnicas de la Serie 15CG:

Modelo de bomba

Tamaño

HP

Marca del Motor

15CG-T160

1½» x 1½»

5.5

Tek-Pro

15CG-122332

1½» x 1½»

6

Briggs & Stratton

15CG-GX160

1½» x 1½»

5.5

Honda

Bomba Centrífuga de Mediana Presión de la Serie 20CG

Información General:

Las bombas centrífugas de mediana presión Barmesa de la Serie 20CG cuentan con descarga de 2″ NPT vertical, 4 posiciones. Motores de combustión interna a gasolina marca Tek-Pro, Briggs & Stratton y Honda con potencias de 8 y 9 HP, RPM variable. Impulsor de 5 álabes tipo cerrado

Especificaciones Técnicas de la Serie 20CG:

Modelo de bomba

Tamaño HP Marca del Motor
20CG-T240 2″ x 2″ 8 Tek-Pro
20CG-203432 2″ x 2″ 8 Briggs & Stratton
20CG-GX270 2″ x 2″ 9

Honda

Bomba Centrífuga de Mediana Presión de la Serie 30CG

Información General:

Las bombas centrífugas de mediana presión Barmesa de la Serie 30CG cuentan con descarga de 3″ NPT vertical, 4 posiciones. Motores de combustión interna a gasolina marca Tek-Pro, Briggs & Stratton y Honda con potencias de 10 a 16 HP, RPM variable. Impulsor de 5 álabes tipo cerrado

Especificaciones Técnicas de la Serie 30CG:

Modelo de bomba

Tamaño

HP

Marca del Motor

30CG-T390

3″ x 3″

13

Tek-Pro

30CG-206432

3″ x 3″

10

Briggs & Stratton

30CG-326431

3″ x 3″

16

Briggs & Stratton

30CG-GX390

3″ x 3″

13

Honda

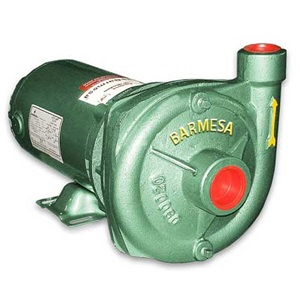

Bomba Centrífuga de Mediana Presión de la Serie NB

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie NB cuentan con succión de 1¼” NPT horizontal. Descarga de 1” NPT vertical. Construida en hierro gris ASTM A-48, clase 30. Impulsor de 6 álabes, tipo cerrado, perfectamente balanceado, libre de obstrucción. Motores de combustión interna a gasolina Tek-Pro, Briggs & Stratton y Honda con potencias de 4 a 6 HP.

Especificaciones Técnicas de la Serie NB:

Modelo de bomba

Tamaño

HP

Marca del Motor

NB40G-T160

1¼» x 1″

5.5

Tek-Pro

NB40G-93432

1¼» x 1″

3.5

Briggs & Stratton

NB40G-122332

1¼» x 1″

6

Briggs & Stratton

NB40G-GX120

1¼» x 1″

4

Honda

Bomba Centrífuga de Mediana Presión de la Serie M-STD

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie M-STD son bombas de transmisión universal. Disponibles en tamaños de 2” x 2” y 3” x 3” NPT, con descarga vertical. Construidas en hierro gris ASTM A-48, clase 30. Motores de combustión interna a gasolina Tek-Pro, Briggs & Stratton, Honda y Kohler con potencias de 4 a 18 HP.

Especificaciones Técnicas de la Serie M-STD:

Modelo de bomba

Tamaño

HP

Marca del Motor

8MSTD-T160

1¼» x 1″

5.5

Tek-Pro

8MSTD-93432

1¼» x 1″

3.5

Briggs & Stratton

8MSTD-122332

1¼» x 1″

6

Briggs & Stratton

8MSTD-GX120

1¼» x 1″

4

Honda

8MSTD-GX160

1¼» x 1″

5.5

Honda

12MSTD-T240

2″ x 2″

8

Tek-Pro

12MSTD-T390

2″ x 2″

13

Tek-Pro

12MSTD-203432

2″ x 2″

8

Briggs & Stratton

12MSTD-206432

2″ x 2″

10

Briggs & Stratton

12MSTD-GX270

2″ x 2″

9

Honda

12MSTD-GX390

2″ x 2″

13

Honda

20MSTD-T240

3″ x 3″

8

Tek-Pro

20MSTD-203432

3″ x 3″

8

Briggs & Stratton

20MSTD-206432

3″ x 3″

10

Briggs & Stratton

20MSTD-GX270

3″ x 3″

9

Honda

22MSTD-GX390

3″ x 3″

13

Honda

24MSTD-T390

3″ x 3″

13

Tek-Pro

24MSTD-350447

3″ x 3″

18

Briggs & Stratton

24MSTD-CH18

3″ x 3″

18

Kohler

Bombas Centrífugas de Mediana Presión – Motor Eléctrico

Bomba Centrífuga de Mediana Presión de la Serie IB

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie IB cuentan con succión de 2″ a 3″ NPT horizontal. Descarga de 1½” a 2½” NPT vertical. Motores eléctricos de 1 y 3 fases, 60 Hz, armazones 143 JM a 254 JM NEMA totalmente cerrados con ventilación externa, o abiertos a prueba de goteo con potencias de 1 a 15 HP. RPM de 1750 a 3450. Impulsor tipo cerrado.

Especificaciones Técnicas de la Serie IB:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

IB1½

2″ x 1½» R

1 a 7.5

180 GPM

80 PSI

IB2

2½» x 2″ R

1.5 a 10

280 GPM

80 PSI

IB2½

3″ x 2½» R

2 a 15

480 GPM

80 PSI

Bomba Centrífuga de Mediana Presión de la Serie IC1¼

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie IC1¼ cuentan con succión de 1½» NPT horizontal. Descarga de 1¼» NPT vertical. Motores eléctricos de 1 y 3 fases, 60 Hz, NEMA totalmente cerrados con ventilación externa, o abiertos a prueba de goteo con potencias de 1 a 5 HP, 3450 RPM. Impulsor de 5 álabes tipo cerrado.

Especificaciones Técnicas de la Serie IC1¼:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

IC1¼

1½» x 1¼» R

1 a 5

100 GPM

70 PSI

Bomba Centrífuga de Mediana Presión de la Serie IC1½

Información General:

Las bombas centrífugas de mediana presión Barnes de la Serie IC1½ cuentan con succión de 1½» NPT horizontal. Descarga de 1½” NPT vertical. Motores eléctricos de 1 y 3 fases, 60 Hz, NEMA totalmente cerrados con ventilación externa, o abiertos a prueba de goteo con potencias de 2 y 3 HP, 3450 RPM. Impulsor de 5 álabes tipo cerrado.

Especificaciones Técnicas de la Serie IC1½:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

IC1½

1½» x 1½» R

1.5 a 3

55 GPM

100 PSI



Bombas Centrífugas de Mediana Presión – Transmisión Universal

Bomba Centrífuga de Mediana Presión de las Series 8MU, 10MU y 20MU

Información General:

Las bombas centrífugas de mediana presión Barnes de las Series 8MU, 10MU y 20MU

Especificaciones Técnicas de las Series 8MU, 10MU y 20MU:

Modelo de bomba

Tamaño Máx. HP Máx. RPM
8MU-STD 2″ x 2″ R 5 3450
10MU-STD 2″ x 2″ R 10 3450
20MU-STD 3″ x 3″ R 20

3450

Bombas Centrífugas de Acero Inoxidable

Bomba Centrífuga de Acero Inoxidable de la Serie BCS

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie BCS cuentan con succión de 1¼” y 1½” NPT horizontal. Descarga de 1” y 1¼” NPT vertical. Motores abiertos a prueba de goteo de 1 a 3 HP, en 3 fases, 3450 RPM. Construida totalmente en acero inoxidable 316. Impulsor abierto. Temperatura máxima del fluido 121°C. Para aplicaciones como agua ultra pura, productos químicos y servicios generales.

Especificaciones Técnicas de la Serie BCS:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

BCS1

1¼» x 1″-5

1 a 3

75 GPM

60 PSI

BCS1¼

1½» x 1¼»-5

1 a 3

90 GPM

60 PSI

Bomba Centrífuga de Acero Inoxidable de la Serie BCSF

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie BCSF cuentan con succión de 2 y 3” brida horizontal 150 lb. Descarga de 1½” y 2” brida vertical 150 lb. Motores TEFC de 1 a 3 HP en 1750 RPM y 3 a 20 HP en 3500 RPM, en 3 fases. Construida totalmente en acero inoxidable 316. Impulsor cerrado. Temperatura máxima del fluido 121°C. Para aplicaciones como agua ultra pura, productos químicos y servicios generales.

Especificaciones Técnicas de la Serie BCSF:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

RPM

BCSF1½

2″ x 1½»-6

1

180 GPM

70 PSI

1750

BCSF1½

2″ x 1½»-6

3 a 5

105 GPM

20 PSI

3450

BCSF1½

2″ x 1½»-8

1 a 3

180 GPM

32 PSI

1750

BCSF1½

2″ x 1½»-8

5 a 20

300 GPM

130 PSI

3450

BCSF2

3″ x 2″-7

2 a 3

260 GPM

25 PSI

1750

BCSF2

3″ x 2″-7

5 a 20

500 GPM

95 PSI

3450

Bomba Centrífuga de Acero Inoxidable de la Serie CD

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie CD cuentan con succión de 1¼” y 1½” NPT horizontal. Descarga de 1” y 1¼” NPT vertical. Motores TEFC de 1 a 3 HP, en 3 fases, 3450 RPM. Construida totalmente en acero inoxidable 304. Impulsor cerrado. Temperatura máxima del fluido 70°C. Para aplicaciones de agua potable, agua para consumo humano, etc.

Especificaciones Técnicas de la Serie CD:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

CD70

1¼» x 1″

1 a 2

35 GPM

125 PSI

CD120

1½» x 1¼»

1.5 a 3

75 GPM

125 PSI

CD200

1½» x 1″

1.5 a 3

90 GPM

125 PSI

Bomba Centrífuga de Acero Inoxidable de la Serie PS

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie PS cuentan con succión de 2” y 2½” brida horizontal 150 lb. Descarga de 1¼”, 1½” y 2” brida vertical 150 lb. Motores TEFC de 1 a 2 HP en 1750 RPM y 3 a 15 HP en 3500 RPM, en 1 y 3 fases. Construida totalmente en acero inoxidable 304. Impulsor cerrado. Temperatura máxima del fluido 100°C o 121°C con sello para alta temperatura. Para aplicaciones de agua potable, agua para consumo humano, etc.

Especificaciones Técnicas de la Serie PS:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

RPM

PS1¼

2″ x 1¼»

1 a 1.5

75 GPM

230 PSI

1750

PS1¼

2″ x 1¼»

3 a 10

140 GPM

230 PSI

3450

PS1½

2½» x 1½»

2

110 GPM

230 PSI

1750

PS1½

2½» x 1½»

5 a 15

230 GPM

230 PSI

3450

PS2

2½» x 2″

2

180 GPM

230 PSI

1750

PS2

2½» x 2″

7.5 a 15

360 GPM

230 PSI

3450

Bomba Centrífuga de Acero Inoxidable de la Serie SOX

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie SOX cuentan con succión de 2” a 4” brida horizontal 150 lb. Descarga de 1¼” a 3” brida vertical 150 lb. Motores TEFC de Alta Eficiencia de 1.5 a 50 HP, en 1 y 3 fases, 3450 RPM. Construida totalmente en acero inoxidable 304. Impulsor cerrado. Temperatura máxima del fluido 70°C o 104°C con sello para alta temperatura. Contra bridas se venden por separado. Para aplicaciones de agua potable, sistemas industriales, tratamiento de agua, actividades agrícolas, etc.

Especificaciones Técnicas de la Serie SOX:

Serie

Tamaño

HP

Flujo Máximo

Presión Máxima

SOX1¼

2″ x 1¼»

1.5 a 7.5

95 GPM

145 PSI

SOX1½

2½» x 1½»

2 a 15

155 GPM

145 PSI

SOX2

2½» x 2″

4 a 25

260 GPM

145 PSI

SOX2½

3″ x 2½»

5.5 a 40

560 GPM

145 PSI

SOX3

4″ x 3″

15 a 50

870 GPM

145 PSI

Bombas Centrífugas Caseras

Bomba Centrífuga Casera de la Serie NB

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie NB cuentan con succión de 1¼” NPT horizontal. Descarga de 1” NPT vertical. Construida en hierro gris ASTM A-48, clase 30. Impulsor de 6 álabes, tipo cerrado, perfectamente balanceado, libre de obstrucción. Motores de 1.5 y 2 HP, 1 y 3 fases.

Especificaciones Técnicas de la Serie NB:

Modelo de bomba

Tamaño

HP

Fases

NB150

1¼» x 1″

1.5

1

NB150-3

1¼» x 1″

1.5

3

NB200

1¼» x 1″

2

1

NB200-3

1¼» x 1″

2

3

Bomba Centrífuga Casera de la Serie NBT

Información General:

Las bombas centrífugas de acero inoxidable Barnes de la Serie NBT cuentan con succión de 1¼” NPT horizontal. Descarga de 1” NPT 4 posiciones. Construida en hierro gris ASTM A-48, clase 30. Impulsor de 6 álabes, tipo cerrado, perfectamente balanceado, libre de obstrucción, en material Thermax con inserto de acero inoxidable. Motores de 0.5 a 1 HP, 1 y 3 fases.

Especificaciones Técnicas de la Serie NBT:

Modelo de bomba

Tamaño

HP

Fases

NBT50

1¼» x 1″

0.5

1

NBT75

1¼» x 1″

0.75

1

NBT100

1¼» x 1″

1

1

NBT100-3

1¼» x 1″

1

3

Bombas Centrífugas de Proceso MANN PUMPS

Bomba Centrífuga de Proceso ANSI de la Serie 911

Información General:

Las bombas centrífugas de proceso ANSI de la Serie 911 son fabricadas en estándar ANSI con más de 30 modelos disponibles. Cuentan con 4 series, 911S, 911M, 911L y 911LX y tamaños desde 1”x1.5” hasta 8”x10”. Cargas de hasta 670 pies, capacidad de hasta 4000 GPM. Bridas de conexión disponibles en 150 y 300 libras. Presiones de hasta 385 PSIG. Temperaturas de hasta 177°C. Motores de 1750 y 3600 RPM.

Existen distintos materiales de fabricación como hierro dúctil, acero inoxidable, Alloy 20, monel, Hatelloy B y Hastelloy C. El impulsor es totalmente abierto en varios materiales de fabricación. Disponibles varios tipos de sello mecánico de acuerdo a la aplicación. Sus componentes son intercambiables con otras marcas.

Ideales para aplicaciones en las industrias automotriz, alimenticia, textil, petroquímica, farmacéutica, pulpa y papel, química e industria en general.

Especificaciones Técnicas de la Serie 911:

Modelo 911S – 3500 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

1 x 1.5-6

1.5 a 7.5

130 GPM

275 PSIG

385 PSIG

1.5 x 3-6

3 a 10

250 GPM

275 PSIG

385 PSIG

2 x 3-6

5 a 15

420 GPM

275 PSIG

385 PSIG

1 x 1.5-8

5 a 20

185 GPM

275 PSIG

385 PSIG

1.5 x 3-8

5 a 25

280 GPM

275 PSIG

385 PSIG

Modelo 911S – 1750 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

1 x 1.5-6

0.5 a 1

70 GPM

275 PSIG

385 PSIG

1.5 x 3-6

0.75 a 1.5

120 GPM

275 PSIG

385 PSIG

2 x 3-6

0.75 a 2

210 GPM

275 PSIG

385 PSIG

1 x 1.5-8

0.75 a 3

110 GPM

275 PSIG

385 PSIG

1.5 x 3-8

0.75 a 3

145 GPM

275 PSIG

385 PSIG

Modelo 911M y 911L – 3500 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

3 x 4-7

10 a 30

550 GPM

275 PSIG

385 PSIG

2 x 3-8

10 a 30

330 GPM

275 PSIG

385 PSIG

3 x 4-8G

10 a 60

850 GPM

275 PSIG

385 PSIG

1 x 2-10

5 a 30

150 GPM

275 PSIG

385 PSIG

1½ x 3-10

10 a 50

350 GPM

275 PSIG

385 PSIG

2 x 3-10

15 a 75

560 GPM

275 PSIG

385 PSIG

3 x 4-10

20 a 100

850 GPM

275 PSIG

385 PSIG

1½ x 3-13

40 a 150

640 GPM

275 PSIG

385 PSIG

2 x 3 -13

50 a 200

950 GPM

275 PSIG

385 PSIG

3 x 4-13

50 a 150

1250 GPM

275 PSIG

385 PSIG

Modelo 911M y 911L – 1750 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

3 x 4-7

1.5 a 5

280 GPM

275 PSIG

385 PSIG

2 x 3-8

1.5 a 5

200 GPM

275 PSIG

385 PSIG

3 x 4-8

3 a 10

620 GPM

275 PSIG

385 PSIG

3 x 4-8G

2 a 7.5

450 GPM

275 PSIG

385 PSIG

1 x 2-10

1.5 a 5

90 GPM

275 PSIG

385 PSIG

1½ x 3-10

1.5 a 5

180 GPM

275 PSIG

385 PSIG

2 x 3-10

3 a 10

280 GPM

275 PSIG

385 PSIG

3 x 4-10

2 a 10

420 GPM

275 PSIG

385 PSIG

3 x 4-10H

3 a 20

750 GPM

275 PSIG

385 PSIG

4 x 6-10

15 a 30

1300 GPM

275 PSIG

385 PSIG

4 x 6-10H

15 a 30

1350 GPM

275 PSIG

385 PSIG

1½ x 3-13

5 a 20

350 GPM

275 PSIG

385 PSIG

2 x 3 -13

7.5 a 20

450 GPM

275 PSIG

385 PSIG

3 x 4-13

15 a 40

800 GPM

275 PSIG

385 PSIG

4 x 6-13

20 a 50

1400 GPM

275 PSIG

385 PSIG

Modelo 911M y 911L – 1150 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

3 x 4-8

1.5 a 3

420 GPM

275 PSIG

385 PSIG

3 x 4-10H

2 a 5

500 GPM

275 PSIG

385 PSIG

4 x 6-10

5 a 10

750 GPM

275 PSIG

385 PSIG

4 x 6-10H

5 a 10

850 GPM

275 PSIG

385 PSIG

4 x 6-13

5 a 15

950 GPM

275 PSIG

385 PSIG

*Los modelos en Gris son solo de la serie 911

Modelo 911LX – 1780 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

6 x 8-13

40 a 75

2300 GPM

275 PSIG

385 PSIG

8 x 10-13

60 a 150

4200 GPM

275 PSIG

385 PSIG

6 x 8-15

60 a 150

3000 GPM

275 PSIG

385 PSIG

8 x 10-15G

100 a 200

3800 GPM

275 PSIG

385 PSIG

Modelo 911LX – 1180 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

6 x 8-13

15 a 25

1600 GPM

275 PSIG

385 PSIG

8 x 10-13

15 a 40

2800 GPM

275 PSIG

385 PSIG

6 x 8-15

20 a 40

1900 GPM

275 PSIG

385 PSIG

8 x 10-15

40 a 100

3700 GPM

275 PSIG

385 PSIG

8 x 10-15G

30 a 60

2700 GPM

275 PSIG

385 PSIG

Modelo 911LX – 880 RPM

Tamaño

HP

Flujo Máximo

Presión Máx.  Trabajo Clase 150

Presión Máx.  Trabajo Clase 300

8 x 10-15

20 a 40

2900 GPM

275 PSIG

385 PSIG

8 x 10-15G

15 a 25

2000 GPM

275 PSIG

385 PSIG

Bombas Sumergibles para Achique

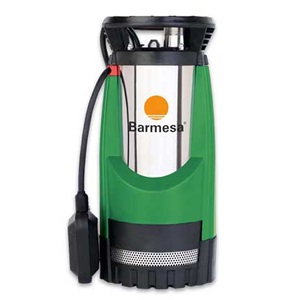

Bomba Sumergible para Achique de la Serie Practik

Información General:

Las bombas sumergibles para achique de la Serie Practik tienen descarga de ¾”, 1” y 1½”. Motor monofásico, 115 volts, 60 Hz con potencia de 1.5 HP y 2850 RPM. Impulsor de 2 álabes, tipo semiabierto. Flujo máximo de 6,500 LPH, altura máxima de 44 metros. Máxima inmersión de 8 metros. Incluye pera de nivel. Para aplicaciones de desagüe de cisternas, riego de jardín, norias, etc.

Especificaciones Técnicas de la Serie Practik:

Modelo

HP

Fases

Voltaje

RPM

Descarga

PRACTIK-151

1.5

1

110

2850

¾”, 1” y 1½”

Bombas Sumergibles para Efluentes

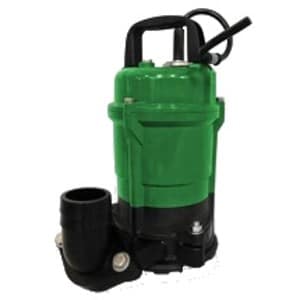

Bomba para Efluentes de la Serie EUSR

Información General:

Las bombas para efluentes Barmesa de la Serie EUSR tienen descarga de 2″, seleccionable entre vertical e inclinado. Motor en cámara de aire, monofásico, 115 volts, 60 Hz con potencia de 0.5 HP y 3450 RPM. Impulsor de 8 álabes, tipo semiabierto Vortex. Para aplicaciones de desagüe, transferencia de agua, manejo de agua sucia, extracción de agua en sótanos, etc.

Especificaciones Técnicas de la Serie EUSR:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

EUSR051

0.5

1

115

3450

½”

2”

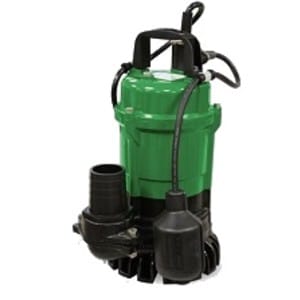

Bomba para Efluentes de la Serie 2AHS

Información General:

Las bombas para efluentes Barnes de la Serie 2AHS tienen descarga de 2″ NPT vertical, incluye adaptador. Paso de esfera de ½”. Motor en cámara de aire, monofásico y trifásico, 115/230 volts, 60 Hz con potencias de 0.5, 1 y 2 HP, 3450 RPM. Impulsor de 8 álabes, tipo semiabierto Vortex. Para aplicaciones de desagüe, transferencia de agua, manejo de agua sucia, extracción de agua en sótanos, etc

Especificaciones Técnicas de la Serie 2AHS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

2AHS051A

0.5

1

115

3450

½”

2”

2AHS101A

1

1

115

3450

½”

2”

2AHS103A

1

3

230

3450

½”

2”

2AHS202A

2

1

230

3450

½”

2”

2AHS203A

2

3

230

3450

½”

2”

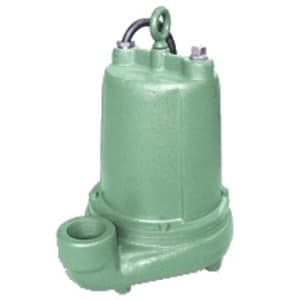

Bomba para Efluentes de la Serie EH

Información General:

Las bombas sumergibles para efluentes Barmesa de la Serie EH tienen descarga de 2″ NPT vertical. Paso de esfera de ¾”. Motores opción monofásico de 115 volts, 60 Hz y trifásico de 230/460 volts, 60 Hz, con potencias de 0.5 y 1 HP, 3450 RPM. Impulsor de 2 álabes, tipo abierto con venas en la parte posterior. Para aplicaciones de desagüe, transferencia de agua, manejo de agua sucia, extracción de agua en sótanos, etc.

Especificaciones Técnicas de la Serie EH:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

EH512L

0.5

1

115

3450

¾”

2”

EH1022L

1

1

230

3450

¾”

2”

EH1032L

1

3

230

3450

¾”

2”

EH1042L

1

3

460

3450

¾”

2”

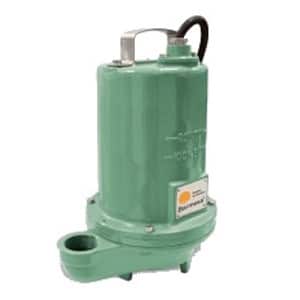

Bomba Sumergible para Efluentes de la Serie BPSTEP

Información General:

Las bombas sumergibles para efluentes Barnes de la Serie BPSTEP tienen descarga de 2″ NPT vertical. Paso de esfera de ¾”. Motores NEMA L de 115/230 volts, 60 Hz, con potencias de 0.5 y 1 HP, 3450 RPM. Impulsor de 1 álabe, tipo cerrado. Para aplicaciones de desagüe, transferencia de agua, manejo de agua sucia, extracción de agua en sótanos, etc.

Especificaciones Técnicas de la Serie BPSTEP:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

BPSTEP512

0.5

1

115

3450

¾”

2”

BPSTEP512A

0.5

1

115

3450

¾”

2”

BPSTEP522

0.5

1

230

3450

¾”

2”

BPSTEP1022

1

1

230

3450

¾”

2”

Bombas Sumergibles para Desagüe

Bomba para Desagüe de la Serie KTM

Información General:

Las bombas sumergibles para desagüe Barnes de la Serie KTM tienen descargas de 2″, 3” y 4” vertical con conector para manguera, incluyen también adaptador para NPT. Construidas en partes externas de hierro gris ASTM A-48, clase 30. Motores de indicción monofásicos o trifásicos, con potencias de 2 a 20 HP, 3450 RPM. Impulsor semi-abierto de aleación de alto cromo. Para aplicaciones de desagüe de agua lodosa, comúnmente encontradas en construcciones.

Especificaciones Técnicas de la Serie KTM:

Modelo

Descarga

HP

Fases

Voltaje

RPM

2KTM201

2”

2

1

230

3450

2KTM203

2”

2

3

230

3450

2KTM204

2”

2

3

460

3450

2KTM303

2”

3

3

230

3450

2KTM304

2”

3

3

460

3450

3KTM503

3”

5

3

230

3450

3KTM504

3”

5

3

460

3450

3KTM753

3”

7.5

3

230

3450

3KTM754

3”

7.5

3

460

3450

4KTM1003

4”

10

3

230

3450

4KTM1004

4”

10

3

460

3450

4KTM1504

4”

15

3

460

3450

4KTM2004

4”

20

3

460

3450

Bombas Sumergibles para Lodos

Bomba para Lodos Barnes 2BS501

Información General:

Las bombas para lodos Barnes de la Serie 2BS501 tienen descarga de 2″ NPT vertical. Paso de esfera de 2″. Motor NEMA L de 115 volts, una fase, con potencia de 0.5 HP, 1750 RPM. Impulsor de 2 álabes, tipo abierto con venas en la parte posterior.

Especificaciones Técnicas de la Serie 2BS501:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

2BS501

0.5

1

115

1750

2”

2”

Bomba para Lodos 2SE-SS / 3SE-SS / 1 HP

Información General:

Las bombas sumergibles para lodos Barnes de la Serie 2SE51 / 3SE51 tienen descarga de 2″ NPT vertical. Paso de esfera de 2″. Motor NEMA L de 115 volts, una fase, con potencia de 0.5 HP, 1750 RPM. Impulsor de 2 álabes, tipo abierto con venas en la parte posterior.

Especificaciones Técnicas de la Serie 2SE-SS / 3SE-SS / 1 HP:

Modelo HP Fases Voltaje RPM Paso de Esfera Descarga
2SE101SS / 3SE101SS 1 1 230 1750 2” 2” / 3”
2SE103SS / 3SE103SS 1 3 230 1750 2” 2” / 3”
2SE104SS / 3SE104SS 1 3 460 1750 2” 2” / 3”

Bomba para Lodos 3ANH-DS

Información General:

Las bombas de lodos Barnes de la Serie 3ANH-DS tienen descarga de 3″ NPT vertical. Paso de esfera de 2″. Motores de una y tres fases, 230 volts, 60 Hz, con potencias de 2 y 3 HP, 3450 RPM. Impulsor de 1 álabe, tipo cerrado, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 3ANH-DS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

3ANH201DS

2

1

230

3450

2”

3”

3ANH203DS

2

3

230

3450

2”

3”

3ANH303DS

3

3

230

3450

2”

3”

Bomba para Lodos 3SE-SS / 1.5, 2 y 3 HP

Información General:

Las bombas sumergibles para lodos Barnes de la Serie 3SE-SS / 1.5, 2 y 3 HP tienen descarga de 3″ NPT vertical, con brida. Paso de esfera de 2½”. Motores opción monofásico NEMA L de 230 volts, 60 Hz y trifásico NEMA B de 230/460 volts, 60 Hz, con potencias de 1.5, 2 y 3 HP, 1750 RPM. Impulsor de 2 álabes, tipo abierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 3ANH-DS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

3ANH201DS

2

1

230

3450

2”

3”

3ANH203DS

2

3

230

3450

2”

3”

3ANH303DS

3

3

230

3450

2”

3”

Bomba para Lodos 3BWSE-DS

Información General:

Las bombas sumergibles para lodos de la Serie 3BWSE-DS cuentan con descarga de 3″ NPT horizontal, con brida. Paso de esfera: 2½». Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 2 a 5 HP, 1750 RPM. Impulsor de 2 álabes, tipo semiabierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 3BWSE-DS:

Modelo

HP Fases Voltaje RPM Paso de Esfera Descarga
3BWSE203DS 2 3 230 1750 2½» 3”
3BWSE204DS 2 3 460 1750 2½» 3”
3BWSE303DS 3 3 230 1750 2½» 3”
3BWSE304DS 3 3 460 1750 2½» 3”
3BWSE503DS 5 3 230 1750 2½» 3”
3BWSE504DS 5 3 460 1750 2½»

3”

Bomba para Lodos 4SE-SS

Información General:

Las bombas de lodos de la Serie 4SE-SS cuentan con descarga de 4″ NPT horizontal, con brida. Paso de esfera: 3″. Motores opción monofásico NEMA L de 230 volts, 60 Hz y trifásico NEMA B de 230/460 volts, 60 Hz con potencias de 3 y 5 HP, 1750 RPM. Impulsor de 2 álabes, tipo abierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 4SE-SS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

4SE301SS

3

1

230

1750

3”

4SE303SS

3

3

230

1750

3”

4SE304SS

3

3

460

1750

3”

4SE501SS

5

1

230

1750

3”

4SE503SS

5

3

230

1750

3”

4SE504SS

5

3

460

1750

3”

Bomba para Lodos 4BWSE-DS

Información General:

Las bombas para lodos de la Serie 4BWSE-DS cuentan con descarga de 4″ NPT horizontal, con brida. Paso de esfera: 3″. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 2 a 7.5 HP, 1750 RPM. Impulsor de 2 álabes, tipo semiabierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 4BWSE-DS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

4BWSE203DS

2

3

230

1750

3”

4BWSE204DS

2

3

460

1750

3”

4BWSE303DS

3

3

230

1750

3”

4BWSE304DS

3

3

460

1750

3”

4BWSE503DS

5

3

230

1750

3”

4BWSE504DS

5

3

460

1750

3”

4BWSE753DS

7.5

3

230

1750

3”

4BWSE754DS

7.5

3

460

1750

3”

Bomba para Lodos 4SEH-DS

Información General:

La Serie 4SEH-DS cuenta con descarga de 4″ NPT horizontal, con brida. Paso de esfera: 3″. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 4.5 a 15 HP, 1750 RPM. Impulsor de 2 álabes, tipo abierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 4SEH-DS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

4SEH302DS

4.5

3

230

1750

3”

4”

4SEH304DS

4.5

3

460

1750

3”

4”

4SEH502DS

7.5

3

230

1750

3”

4”

4SEH504DS

7.5

3

460

1750

3”

4”

4SEH752DS

11.3

3

230

1750

3”

4”

4SEH754DS

11.3

3

460

1750

3”

4”

4SEH1002DS

15

3

230

1750

3”

4”

4SEH1004DS

15

3

460

1750

3”

4”



Bomba para Lodos 4BSE-HLDS

Información General:

Las bombas Barnes para lodos de la Serie 4BSE-HLDS cuenta con descarga de 4″ NPT horizontal, con brida. Paso de esfera: 3″. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 7.5 a 15 HP, 1750 RPM. Impulsor de 2 álabes, tipo cerrado, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 4BSE-HLDS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

4BSE753HLDS

7.5

3

230

1750

3”

4”

4BSE754HLDS

7.5

3

460

1750

3”

4”

4BSE1133HLDS

11.3

3

230

1750

3”

4”

4BSE1134HLDS

11.3

3

460

1750

3”

4”

4BSE1503HLDS

15

3

230

1750

3”

4”

4BSE1504HLDS

15

3

460

1750

3”

4”

Bomba para Lodos 6SE-LDS / 9-30 HP

Información General:

Las bombas Barnes para lodos de la Serie 6SE-LDS / 9-30 HP cuentan con descarga de 6″ horizontal, con brida. Paso de esfera de 4”. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 9 a 30 HP, 1150 RPM. Impulsor de 1 álabe, tipo abierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 6SE-LDS / 9-30 HP:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

6SE9036LDS

9

3

230

1150

4”

6”

6SE9046LDS

9

3

460

1150

4”

6”

6SE12036LDS

12

3

230

1150

4”

6”

6SE12046LDS

12

3

460

1150

4”

6”

6SE18036LDS

18

3

230

1150

4”

6”

6SE18046LDS

18

3

460

1150

4”

6”

6SE24036LDS

24

3

230

1150

4”

6”

6SE24046LDS

24

3

460

1150

4”

6”

6SE30036LDS

30

3

230

1150

4”

6”

6SE30046LDS

30

3

460

1150

4”

6”

Bomba para Lodos 6SE-LDS / 18-60 HP

Información General:

Las bombas Barnes para lodos de la Serie 6SE-LDS / 18-60 HP cuentan con descarga de 6″ horizontal, con brida. Paso de esfera de 4”. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 18 a 60 HP, 1750 RPM. Impulsor de 1 álabe (2 para 48 y 60 HP), tipo abierto, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 6SE-LDS / 18-60 HP:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

6SE18034LDS

18

3

230

1750

4”

6”

6SE18044LDS

18

3

460

1750

4”

6”

6SE24034LDS

24

3

230

1750

4”

6”

6SE24044LDS

24

3

460

1750

4”

6”

6SE30034LDS

30

3

230

1750

4”

6”

6SE30044LDS

30

3

460

1750

4”

6”

6SE36034LDS

36

3

230

1750

4”

6”

6SE36044LDS

36

3

460

1750

4”

6”

6SE48044LDS

48

3

460

1750

4”

6”

6SE60044LDS

60

3

460

1750

4”

6”

Bomba para Lodos 6SE-HLDS

Información General:

Las bombas Barnes para lodos de la Serie 6SE-HLDS cuentan Descarga de 6″ horizontal, con brida. Paso de esfera de 3”. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 30 a 60 HP, 1750 RPM. Impulsor de 3 álabes, tipo cerrado, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 6SE-HLDS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

6SE30034HLDS

30

3

230

1750

3”

6”

6SE30044HLDS

30

3

460

1750

3”

6”

6SE36034HLDS

36

3

230

1750

3”

6”

6SE36044HLDS

36

3

460

1750

3”

6”

6SE48044HLDS

48

3

460

1750

3”

6”

6SE60044HLDS

60

3

460

1750

3”

6”

Bomba para Lodos 8SE-HLDS

Información General:

La bombas Barmesa para lodos de la Serie 8SE-HLDS cuentan con descarga de 8″ horizontal, con brida. Paso de esfera de 3”. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 36 y 48 HP, 1150 RPM. Impulsor de 3 álabes, tipo cerrado, con venas en la parte posterior.

Especificaciones Técnicas de la Serie 8SE-HLDS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

8SE36046HLDS

36

3

460

1150

3”

8”

8SE48046HLDS

48

3

460

1150

3”

8”

Bomba para Lodos 8SE-HADS

Información General:

Las bombas para lodos de la Serie 8SE-HADS cuentan con descarga de 8″ horizontal, con brida. Paso de esfera de 3”. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 30 a 75 HP con 1150 RPM y de 100 a 150 HP con 1750 RPM. Impulsor de 3 álabes, tipo cerrado, con anillo de desgaste de bronce y venas en la parte posterior.

Especificaciones Técnicas de la Serie 8SE-HADS:

Modelo

HP

Fases

Voltaje

RPM

Paso de Esfera

Descarga

8SE30046HADS

30

3

460

1150

3”

8”

8SE40046HADS

40

3

460

1150

3”

8”

8SE50046HADS

50

3

460

1150

3”

8”

8SE60046HADS

60

3

460

1150

3”

8”

8SE75046HADS

75

3

460

1150

3”

8”

8SE100044HADS

100

3

460

1750

3”

8”

8SE125044HADS

125

3

460

1750

3”

8”

8SE150044HADS

150

3

460

1750

3”

8”

Bombas Sumergibles Cortadoras

Bombas Cortadoras Barnes de la Serie CUT

Información General:

Las bombas cortadoras Barnes de la Serie CUT cuentan con descarga de 4″ horizontal, con brida, codo vertical incluido. Motores sellados a prueba de agua de tres fases, 230/460 volts, 60 Hz, con potencias de 3 y 5 HP, 1750 RPM. Impulsor con punta de carburo de tungsteno y una placa cortadora dentada con alto contenido de cromo para cortar y bombear sólidos.

Para aplicaciones donde se requiera cortar sólidos en restaurantes, hoteles, desarrollos habitacionales, prisiones hospitales, fábricas de celulosa y papel, procesamiento industrial, procesamiento de alimentos, campamentos, etc.

Especificaciones Técnicas de la Serie CUT:

Modelo HP Fases Voltaje RPM Capacidad Descarga
CUT303 3 3 230 1750 700 LPM 4”
CUT304 3 3 460 1750 700 LPM 4”
CUT503 5 3 230 1750 900 LPM 4”
CUT504 5 3 460 1750 900 LPM 4”

Bombas Sumergibles Trituradoras

Bombas Trituradoras Barnes GRX

Información General:

Las bombas trituradoras de la Serie GRX cuentan con descarga de 1¼” y 2” horizontal. Motores trifásicos 230/460 volts, 60 Hz, con potencias de 3, 5 y 7.5 HP, 3450 RPM. Impulsor de 10 álabes, tipo vortex, con venas en la parte posterior.

Para aplicaciones de drenaje sanitario, evacuación de aguas fecales o residuales, desagüe de fosas sépticas, depósitos con aguas negras con sólidos, etc.

Especificaciones Técnicas de la Serie GRX:

Modelo

HP

Fases

Voltaje

RPM

Descarga

GRX303

3

3

230

3450

1¼”

GRX304

3

3

460

3450

1¼”

GRX503

5

3

230

3450

2”

GRX504

5

3

460

3450

2”

GRX753

7.5

3

230

3450

2”

GRX754

7.5

3

460

3450

2”

Bombas Trituradoras Barnes SGV – DS

Información General:

Las bombas trituradoras Barnes SGV – DS cuentan con descarga de 1¼” NPT vertical. Motores con opción en monofásico 220 volts, 60 Hz y trifásico 220/440 volts, 60 Hz, con potencia de 2 HP, 3500 RPM. Impulsor de 12 álabes, tipo vortex, con venas en la parte posterior. Todos los modelos cuentan son sensor de temperatura y sensor de humedad.

Para aplicaciones de drenaje sanitario, evacuación de aguas fecales o residuales, desagüe de fosas sépticas, depósitos con aguas negras con sólidos, etc.

Especificaciones Técnicas de la Serie SGV – DS:

Modelo

HP

Fases

Voltaje

RPM

Descarga

SGV201DS

2

1

230

3450

1¼”

SGV203DS

2

3

230

3450

1¼”

SGV204DS

2

3

460

3450

1¼”

Bombas Trituradoras Barnes SGV – LDS

Información General:

Las bombas Barnes SGV – LDS cuentan con descarga de 2” NPT vertical. Motores NEMA B, tres fases, 230/460 volts, 60 Hz, con potencias de 3, 5 y 7.5 HP, 3450 RPM. Impulsor de 10 álabes, tipo vortex, con venas en la parte posterior. Todos los modelos cuentan son sensor de temperatura y sensor de humedad.

Para aplicaciones de drenaje sanitario, evacuación de aguas fecales o residuales, desagüe de fosas sépticas, depósitos con aguas negras con sólidos, etc.

Especificaciones Técnicas de la Serie SGV – LDS:

Modelo

HP

Fases

Voltaje

RPM

Descarga

SGV3032LDS

3

3

230

3450

2”

SGV3042LDS

3

3

460

3450

2”

SGV5032LDS

5

3

230

3450

2”

SGV5042LDS

5

3

460

3450

2”

SGV7532LDS

7.5

3

230

3450

2”

SGV7542LDS

7.5

3

460

3450

2”

Bombas Sumergibles para Aguas Negras en acero inoxidable

Bombas para Aguas Negras Serie BSV-DS

Información General:

La Serie BSV-DS de bombas para aguas negras cuentan con descarga de 2” y 3”. Paso de esfera de 1.5” y 2”. Motores para trabajo continuo en 115/230 volts, una y tres fases, 60 Hz, con potencias de 0.5 a 7.5 HP, 3450 RPM. Impulsor de 8 álabes, tipo semiabierto vortex de acero inoxidable 316.

Para aplicaciones de evacuación de aguas residuales, pluviales e industriales, con sólidos en suspensión, aguas filtradas, piscinas, sótanos, etc.

Especificaciones Técnicas de la Serie BSV – DS:

Modelo

HP

Fases

Voltaje



RPM

Paso de Esfera

Descarga

2BSV-051DS

1

1

115

3450

1½»

2”

2BSV-101DS

1

1

115

3450

1½»

2”

2BSV-102DS

1

1

230

3450

1½»

2”

2BSV-202DS

2

1

230

3450

2”

2”

2BSV-203DS

2

3

230

3450

2”

2”

2BSV-302DS

3

1

230

3450

2”

2”

2BSV-303DS

3

3

230

3450

2”

2”

3BSV-503DS

5

3

230

3450

2”

3”

3BSV-753DS

8

3

230

3450

2”

3”

Bombas Sumergibles para Pozo Somero

Bombas Sumergibles para Pozo Somero Serie STARK

Información General:

Las bombas sumergibles para pozo somero son ideales para bombear agua limpia de cisternas, norias y pozos. El diámetro exterior de la bomba es de 5”, la descarga es vertical de 1¼”. Construida en acero inoxidable 304. Para potencias de 1, 1.5 y 2 HP, motores monofásicos de 115/230 voltios, 3450 RPM, 60 Hz. Incluye pera de nivel y caja de control.

Especificaciones Técnicas de la Serie STARK:

Modelo

HP

Voltaje

Fases

Descarga

RPM

STARK101

1

115

1

1¼”

3450

STARK102

1

230

1

1¼”

3450

STARK151

1.5

115

1

1¼”

3450

STARK152

1.5

230

1

1¼”

3450

STARK202

2

230

1

1¼”

3450

Bombas Sumergibles para Pozo Profundo

Bombas Sumergibles para Pozo Profundo Serie SP

Información General:

Las bombas sumergibles para pozo profundo de la Serie SP de Barnes, están fabricadas totalmente en acero inoxidable con válvula de retención integrada. Para bombear agua limpia, no corrosiva y no abrasiva. Tamaños disponibles de 4”, 6”, 8” y 10”. Descargas de 1¼”, 1½”, 2”, 2½”, 3”, 4”, 5” y 6”. Rango de potencia de 0.5 a 125 HP. Para temperatura máxima de 60°C.

Permite un contenido de arena de 50 g/m3 como máximo. Libre de oxidación y plomo, lo que la hace muy robusta y de duración confiable de muchos años.

Especificaciones Técnicas de las bombas de 4”:

Modelo

GPM

HP

Descarga

SP10

10

0.5 a 2

1¼”

SP18

18

0.5 a 5

1¼”

SP25

25

0.5 a 7.5

1½”

SP40

40

1.5 a 7.5

2”

SP75

2

2 a 10

2”

Especificaciones Técnicas de las bombas de 6”:

Modelo

GPM

HP

Descarga

SP90

90

5 a 30

3”

SP150

150

5 a 60

3”

SP230

230

7.5 a 60

3”

SP300

300

1.5 a 7.5

4”

Especificaciones Técnicas de las bombas de 8” & 10″:

Modelo

GPM

HP

Descarga

SP390

390

30 a 100

5”

SP475

475

30 a 125

5”

SP625

625

30 a 125

6”

SP800

800

50 a 125

6”

Bombas Sumergibles para Pozo Profundo Serie SS

Información General:

Las bombas de la Serie SS para pozo profundo están fabricadas en acero inoxidable con impulsor de Noryl y válvula de retención integrada. Ideal para abastecimiento de agua potable de pozos profundos, así como ganadería, agricultura, riego, aumento de presión, fuentes, etc. Diámetro exterior de 4”. 7 rangos de operación: 5, 10, 18, 25, 35, 55 y 80 GPM. Potencias de 0.5 a 7.5 HP.

Especificaciones Técnicas de la Serie SS:

Modelo

GPM

HP

Descarga

SS05

5

0.5 a 1

1¼”

SS10

10

0.5 a 3

1¼”

SS18

18

0.5 a 5

1¼”

SS25

25

1 a 5

1¼”

SS35

35

1 a 7.5

2”

SS60

60

2 a 7.5

2”

SS80

80

3 a 7.5

2”

Bombas Sumergibles para Pozo Profundo Serie TITÁN

Información General:

Las bombas sumergibles para pozo profundo de la Serie TITÁN están fabricadas en acero inoxidable con impulsor de policarbonato y válvula de retención integrada. Descarga y brida de acoplamiento en termoplástico. Cuenta con una hidráulica única que mejora la eficiencia y minimiza el desgaste ocasionado por bombear abrasivos como la arena. Diámetro exterior de 4”. 3 rangos de operación: 10, 15 y 25 GPM. Potencias de 0.5 a 1.5 HP. Para temperaturas máximas de 49°C. Bomba incluye motor Franklin.

Especificaciones Técnicas de la Serie TITÁN:

Modelo

GPM

Pasos

HP

Descarga

Voltaje

Hilos

TJ1006-051-2H

10

6

0.5

1¼”

115

2

TJ1508-102-2H

15

8

1

1¼”

230

2

TJ2506-102-2H

25

6

1

1¼”

230

2

Modelo

GPM

Pasos

HP

Descarga

Voltaje

Hilos

TJ1006-051-3H

10

6

0.5

1¼”

115

3

TJ1508-102-3H

15

8

1

1¼”

230

3

TJ2506-102-3H

25

6

1

1¼”

230

3

TJ2508-152-3H

25

8

1.5

1¼”

230

3

Bombas Verticales en Línea

Bombas Verticales en Línea Serie BVL

Información General:

Las bombas verticales en línea de la Serie BVL está disponible en tamaños desde 1.5” x 1.5” hasta 14” x 14”. Potencias de 1 a 500 HP, motores TCCVE. Capacidad de hasta 12,000 GPM, cargas de hasta 560 pies, máxima presión de trabajo 175 PSIG. Impulsor cerrado en hierro gris. Las bombas no requieren ser alineadas. El acoplamiento permite que el sello mecánico pueda ser reemplazado sin necesidad de desmontar la bomba.

La reinstalación de la bomba lleva de nuevo a sus especificaciones originales. Simplifica considerablemente el arreglo de las tuberías. Al estar soportada directamente por la tubería, la bomba no se desalinea. Los costos de instalación y mantenimiento son muy reducidos.

Especificaciones Técnicas de la Serie BVL:

Modelo

HP

Flujo Máximo

Carga Máxima

1.5 x 1.5 x 6

1 a 5

75 GPM

152 Pies

2 x 2 x 6

1 a 10

240 GPM

162 Pies

3 x 3 x 6

1 a 20

520 GPM

150 Pies

4 x 4 x 6

1 a 20

830 GPM

130 Pies

6 x 6 x 6

1 a 7.5

975 GPM

35 Pies

1.5 x 1.5 x 8

1 a 15

150 GPM

280 Pies

2 x 2 x 8

1 a 40

400 GPM

285 Pies

3 x 3 x 8

1 a 50

822 GPM

261 Pies

4 x 4 x 8

1 a 15

743 GPM

68 Pies

5 x 5 x 8

1 a 50

1150 GPM

240 Pies

6 x 6 x 8

2 a 20

1390 GPM

64 Pies

8 x 8 x 8

3 a 20

1750 GPM

68 Pies

2 x 2 x 10

1 a 60

365 GPM

450 Pies

3 x 3 x 10

1 a 100

700 GPM

440 Pies

4 x 4 x 10

1 a 125

1000 GPM

440 Pies

6 x 6 x 10

1.5 a 200

1770 GPM

432 Pies

8 x 8 x 10

5 a 50

2180 GPM

110 Pies

4 x 4 x 11.5

2 a 25

625 GPM

141 Pies

5 x 5 x 11.5

3 a 30

960 GPM

132 Pies

6 x 6 x 11.5

1.5 a 40

1330 GPM

125 Pies

8 x 8 x 11.5

10 a 75

2680 GPM

126 Pies

3 x 3 x 13

1.5 a 150

715 GPM

590 Pies

4 x 4 x 13

5 a 50

870 GPM

192 Pies

6 x 6 x 13

5 a 50

1420 GPM

182 Pies

8 x 8 x 13

7.5 a 75

2210 GPM

181 Pies

10 x 10 x 13

10 a 150

3850 GPM

164 Pies

12 x 12 x 13

15 a 250

6200 GPM

182 Pies

14 x 14 x 14

30 a 300

Consultar

Consultar

8 x 8 x 15

15 a 200

300 GPM

250 Pies

10 x 10 x 15

20 a 300

5200 GPM

236 Pies

14 x 14 x 15

50 a 600

11500 GPM

258 Pies

Bombas Multietapas Horizontales

Bombas Multietapas Horizontales Serie MH

Información General:

Bomba multietapas horizontal fabricada en acero inoxidable en su cubierta y partes húmedas. Succión y descarga disponibles de 1” y 1¼”. Motores monofásicos de 115 y 230 volts y trifásicos de 230 volts, potencias de 1.1 a 3.4 HP, 3400 RPM. Para temperaturas máximas de 40°C.

Para aplicaciones de suministro de agua, riego por aspersión, equipos de presión, etc.

Especificaciones Técnicas de la Serie MH:

Modelo

HP

Voltaje

Fases

MH605-1.1-1

1.1

115

1

MH605-1.1-2

1.1

230

1

MH606-1.4-2

1.4

230

1

MH905-1.4-2

1.4

230

1

MH906-1.6-2

1.6

230

1

MH906-1.6-3

1.6

230

3

MH1704-2.2-3

2.2

230

3

MH1705-2.9-3

2.9

230

3

MH1706-3.4-3

3.4

230

3

Bombas Multietapas Horizontales Serie PB

Información General:

Bomba multietapas horizontal con cuerpo en acero inoxidable e impulsor en Noryl con inserto de acero inoxidable. Succión de ¾” con brida roscada NPT vertical. Descarga de ¾” NPT horizontal. Motores monofásicos a prueba de goteo, potencias de 0.5 a 1.5 HP, 3450 RPM.

Para aplicaciones de suministro de agua, riego por aspersión, equipos de presión, etc.

Especificaciones Técnicas de la Serie PB:

Modelo

Tamaño

HP

Fases

RPM

Pasos

PB0512A051

¾» x ¾»

0.5

1

3450

12

PB0712A071

¾» x ¾»

0.75

1

3450

12

PB1014A101

¾» x ¾»

1

1

3450

14

PB1016A151

¾» x ¾»

1.5

1

3450

16

Bombas Multietapas Horizontales Serie VAQ

Información General:

Bomba multietapas horizontal construida completamente en acero inoxidable 304. Ideal para equipos de presión, equipos de purificación, bombas jockey, etc. Succiones disponibles de 1”, 1¼”, 1½” y 2” NPT. Descargas de 1”, 1½” y 2” NPT. Motores TEFC monofásicos de 230 volts y trifásicos de 230/460 volts, potencias de 0.75 a 5.5 HP, 3500 RPM. Para temperaturas máximas de -15 a 80°C.

Ideal para equipos de presión, equipos de purificación, bombas jockey, etc.

Especificaciones Técnicas de la Serie VAQ:

Modelo

HP

Voltaje

Fases

RPM

1VAQ2-30-071

0.75

230

1

3450

1VAQ2-50-101

1

230

1

3450

1VAQ2-50-103

1

230/460

3

3450

1VAQ2-60-151

1.5

230

1

3450

1VAQ2-60-153

1.5

230/460

3

3450

1VAQ4-30-131

1.3

230

1

3450

1VAQ4-30-133

1.3

230/460

3

3450

1VAQ4-40-201

2

230

1

3450

1VAQ4-40-203

2

230/460

3

3450

1.5VAQ8-20-251

2.5

230

1

3450

1.5VAQ8-20-253

2.5

230/460

3

3450

1.5VAQ8-25-303

3

230

3

3450

1.5VAQ8-30-503

5

230/460

3

3450

1.5VAQ12-15-303

3

230/460

3

3450

1.5VAQ12-15-503

5

230/460

3

3450

2VAQ16-30-553

5.5

230/460

3

3450

Bombas Multietapas Horizontales Serie CM

Información General:

La bomba multietapas horizontal de la Serie CM está fabricada totalmente en acero inoxidable. Succiones disponibles de 1”, 1¼”, 1½” y 2” NPT. Descargas de 1”, 1½” y 2” NPT. Motores TEFC monofásicos de 230 volts y trifásicos de 230/460 volts, potencias de 4 a 7.5 HP, 3500 RPM. Para temperaturas máximas de -15 a 80°C.

Ideal para equipos de presión, equipos de purificación, bombas jockey, etc.

Especificaciones Técnicas de la Serie CM:

Modelo

HP

Voltaje

Fases

RPM

2CM12-30-403

4

230/460

3

3450

2CM12-40-553

5.5

230/460

3

3450

2CM12-50-753

7.5

230/460

3

3450

Bombas Multietapas Verticales

Bombas Multietapas Verticales Series BMV y BMVF

Información General:

Bombas Multietapas Verticales de la Serie BMV: Construidas en acero inoxidable 304 y acopladas directamente a motor TCCVE.

Bombas Multietapas Verticales de la Serie BMVF: Construidas en acero inoxidable 304 con conexiones en hierro y acopladas directamente a motor TCCVE de eficiencia Premium IE3.

Tamaños desde 1¼”x1¼” hasta 4”x4”. Cargas de hasta 784 pies, flujos de hasta 200 m3/hr. Temperaturas de -15°C hasta 105°C. Además de agua se pueden bombear líquidos como aceite, alcohol, ácido, álcali, etileno, glicol y refrigerante.

Para aplicaciones como suministro de agua, transporte de agua, aumento de presión, sistemas de agua de proceso, sistemas de limpieza, sistemas contra incendios, sistemas de refrigeración y aire acondicionado, sistemas de alimentación de caldera, tratamiento de agua y riego.

Especificaciones Técnicas de la Serie BMV y BMVF:

Serie BMV:

Modelo

Tamaño HP Fases RPM
BMV1 1¼» x 1¼» 1 a 3 3 3500
BMV2 1¼» x 1¼» 1.5 a 5 3 3500
BMV3 1¼» x 1¼» 1.5 a 5 3 3500
BMV4 1¼» x 1¼» 3 a 7.5 3 3500
BMV8 2″ x 2″ 4 a 15 3 3500
BMV12 2″ x 2″ 3 a 20 3 3500
BMV16 2″ x 2″ 10 a 25 3 3500
BMV20 2″ x 2″ 10 a 25 3 3500
BMV32 3″ x 3″ 10 a 40 3 3500
BMV42 3″ x 3″ 20 a 50 1 3500
BMV65 4″ x 4″ 30 a 60 3

3500

Serie BMVF:

Modelo Tamaño HP Fases RPM
BMVF1 1¼» x 1¼» 1 a 3 3 3500
BMVF2 1¼» x 1¼» 1.5 a 5 3 3500
BMVF3 1¼» x 1¼» 1.5 a 5 3 3500
BMVF4 1¼» x 1¼» 3 a 7.5 3 3500
BMVF8 2″ x 2″ 4 a 15 3 3500
BMVF10 2″ x 2″ 5.5 a 15 3 3500
BMVF12 2″ x 2″ 3 a 20 3 3500
BMVF15 2″ x 2″ 10 a 25 3 3500
BMVF16 2″ x 2″ 10 a 25 3 3500
BMVF20 2″ x 2″ 10 a 25 3 3500
BMVF32 3″ x 3″ 10 a 40 3 3500
BMVF42 3″ x 3″ 20 a 60 3 3500
BMVF65 4″ x 4″ 30 a 60 3 3500
BMVF90 4″ x 4″ 40 a 60 3 3500
BMVF120 4″ x 4″ 60 a 100 3 3500
BMVF150 4″ x 4″ 50 a 100 3 3500
BMVF200 4″ x 4″ 75 a 150 3 3500

Bombas Centrífugas Bipartidas

Bombas Centrífugas Bipartidas de la Serie L

Información General:

Las bombas centrífugas bipartidas de la Serie L cuentan con descarga de 2″ a 12″. Carga de hasta 450 pies, capacidad de hasta 6,000 GPM, máxima presión de trabajo de 450 PSIG.

Las bombas bipartidas de una etapa son recomendadas por su gran capacidad en aplicaciones municipales, comerciales y manejo de líquidos industriales en general como lo son la circulación de agua caliente o fría, aumento de presión, torre de enfriamiento, transmisión y tratamiento de agua potable, servicio de alimentación de caldera que requiera alta presión y volumen, aplicaciones contra incendio y servicios de bombeo en general  Las bombas bipartidas Barmesa cumplen con los criterios de diseño de: ASTM, HI, ANSI, AISI, SAE, y ASME.

Especificaciones Técnicas de la Serie L:

Modelo

Tamaño

2L4

2 x 3 x 10

2L6

2 x 3 x 12

3L4

3 x 4 x 10

3L5

3 x 4 x 14

4L1

4 x 5 x 14

4L2

4 x 5 x 11

4L4

4 x 5 x 10

5L1

5 x 6 x 15

5L2

5 x 6 x 12

6L1

6 x 8 x 16

6L2

6 x 8 x 12

6L7

6 x 8 x 20

8L1

8 x 10 x 16

8L2-181

8 x 10 x 12

8L2-182

8 x 10 x 13

8L7

8 x 10 x 17

8L8

8 x 10 x 20

10L2

10 x 12 x 14

10L3

10 x 12 x 12

10L8

10 x12 x 17

12L2

12 x 12 x 15

Tractobombas con Caja de Engranes

Tractobombas con Caja de Engranes de la Serie APT

Información General:

Bombas montadas sobre un carro remolque de 2 ruedas neumáticas, el cual se acopla a la barra de tiro del tractor con base de acero para enganche de 3 puntos. 2 modelos disponibles con conexión horizontal con brida de 3”x3“ y 4”x4”. Cuerpo de la bomba en hierro con impulsor de 6 álabes tipo cerrado con paso de esfera de 5/16” para la bomba de 3” y de 13/32” para la de 4”.

Cuenta con caja con engranes con relación de velocidad de 3.84:1 y un eje de uniones universales (barra cardán). Piñón de acero de alta resistencia, ambos engranes con dientes helicoidales. Flecha de acero rolado en frío montada en baleros cónicos de alta calidad lubricados en aceite SAE del cual el cuerpo es llenado con 2.5 litros para asegurar una lubricación permanente.

Especificaciones Técnicas de la Serie APT:

Modelo

Tamaño

Flujo Máximo

Carga Máxima

3APT

3″ x 3″

1400 LPM

51 Metros

4APT

4″ x 4″

3600 LPM

50 Metros

Otros Productos Barnes – Barmesa

MORTON PUMPS, S.A. de C.V.

Correo Electrónico

contacto@mortonpumps.com

Teléfonos

Monterrey (Matriz): 81-1107-1563

Cd. de México: 55-3687-4482

Querétaro: 442-183-8505

Aguascalientes: 449-136-2643

Distribuidor de Equipos de Bombeo

Envíos a toda la República Mexicana

Sujeto a área de cobertura de paqueterías

SOLICITAR COTIZACIÓN

2021 © MORTON PUMPS, S.A. de C.V. Todos los Derechos Reservados.  – Aviso de PrivacidadUso de Cookies

Las imágenes , logos y documentos técnicos son propiedad de los fabricantes.
