Bombas WARSON

Bombas de Turbina Vertical

Bombas de Turbina Vertical Warson

La bomba turbina vertical de flecha es el tipo de bomba más durable y eficiente de esta línea que ofrece Warson. Tiene un rango de gasto de 5.45 LPS a 1028 LPS y cubre cargas de hasta 83.2 metros. Se produce lubricada por agua o aceite. Se utilizan para el bombeo de  líquidos como agua limpia, agua salada o agua de mina y en pozos profundos, cárcamos, etc.  Para temperaturas de los 2°C hasta los 82°C.

Este tipo de bomba requiere del uso de motores verticales, típicamente de flecha hueca VHS, o cabezales engranados en ángulo recto, estos motores pueden ser eléctricos, de diésel o turbinas de vapor. Se manejan capacidades de motores de hasta 1000 HP.

Los componentes que forman esta bomba son el cabezal de descarga que soporta el motor, columna y ensamble de tazones. Disponible amplia variedad de materiales de construcción para las distintas partes de la bomba según necesidades del cliente.

Especificaciones Técnicas de Bombas de Turbina Vertical (3460 RPM):

Modelo Flujo Máximo (LPS) Carga Máxima (m)
5WH-1C 13 18
5WL-1C 10.6 16.9
6HH-1C 33 17.2
6HH-2C 35.6 15.5
6LS-1C 10.7 20.2
6LS-2C 13.1 20.9
6LS-3C 17.8 22.6
6WH-1C 18.2 25.6
6WL-1C 13.7 23.9
7HXH-2C 51.2 24.5
7WH-1C 39.4 38.6
7WL-1C 28 34.9
8HH-1C 82.3 31.1
8LS-2C 42.5 42.5
8WH-1C 55.4 33.9
8WL-1C 37.6 33.8
9WBH-1C 62.6 72.2
9WBL-1C 50.2 68.6
9WH-1C 89.3 61.7
9WL-1C 71 57.8
10CC-1C 59.6 73.2
10CC-2C 65.6 78.5
10HH-1C 226 46.4
10HXH-1C 166 59.4
10WH-1C 119 60
11WL-1C 126 83.2

Especificaciones Técnicas de Bombas de Turbina Vertical (1760 RPM):

Modelo Flujo Máximo (LPS) Carga Máxima (m)
5WL-1C 5.45 4.43
6HH-1C 16.8 4.44
6HH-2C 18.1 4.01
6LS-1C 5.41 5.16
6LS-2C 6.59 5.36
6LS-3C 9.01 5.85
6WH-1C 9.35 6.69
6WH-1C 6.94 6.2
7HXH-2C 26.2 6.42
7WH-1C 20 10
7WL-1C 14.3 9.02
8HH-1C 41.9 8.04
8LS-2C 21 11.1
8WH-1C 28.3 8.88
8WL-1C 19.2 8.86
9WBH-1C 32 18.9
9WBL-1C 25.4 17.7
9WH-1C 45.7 16.2
9WL-1C 36.4 15.1
10CC-1C 30.4 18.9
10CC-2C 22.4 20.3
10HH-1C 115 12
10HXH-1C 84.7 15.5
10WH-1C 60.4 15.5
11WH-1C 78.6 23.7
11WL-1C 64.4 21.5
12HXH-1C 173 17.8
12 LS-3C 84.6 26.3
12MS-2C 94.4 20.9
12MS-3C 111 22.4
12WH-1C 105 26.7
12Z-1C 99.8 24
14HH-1C 226 20.2
14HH-2C 278 25.9
14HXH-1C 226 29.7
14LS-1C 144 33.4
14MS-1C 137 31.1
14MS-2C 172 30.6
16MS-1C 302 36.3
16WL-1C 320 34.9
18HH-1C 515 36.2
18HH-2C 620 38.9
19WM-1C 448 52.3
20WH-1C ADD 514 60.8
20WH-1C FIRST 516 58.7

Especificaciones Técnicas de Bombas de Turbina Vertical (1188 RPM):

Modelo Flujo Máximo (LPS) Carga Máxima (m)
12HXH-1C 112 7.52
12MS-3C 72.8 9.6
12WH-1C 68.2 11.3
12Z-1C 64.9 10.1
14HH-1C 146 8.52
14HH-2C 181 9.54
14HXH-1C 149 12.9
14LS-1C 93.8 14.1
14MS-1C 89.6 13.4
14MS-2C 113 13.1
16MS-1C 198 14.8
18HH-1C 335 13.8
18HH-2C 408 15.8
19WM-1C 294 20.5
20WH-1C ADD 336 24.5
20WH-1C FIRST 338 22.9
24HH 1C 623 22
24HH 2C 773 30.9
28HXH-1C 1028 59.5

Aplicaciones de Bombas de Turbina Vertical:

  • Agricultura
  • Cárcamo húmedo
  • Bombeo de agua salada
  • Servicio municipal
  • Bombeo de agua de minas
  • Equipos contra incendio
  • Bombeo en pozos profundos, lagos, ríos, mantos acuíferos

Bombas Sumergibles

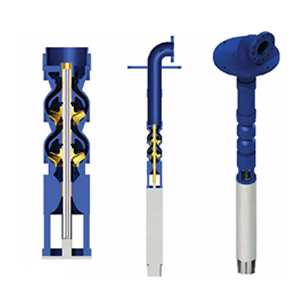

Bombas Sumergibles Warson

Ideales para gastos pequeños que van desde los 10.6 LPS a los 126 LPS y cargas altas de 83.2 metros. Esta bomba se utiliza de forma vertical, aunque también puede usarse con inclinación y hasta de forma horizontal. Se utilizan para líquidos como agua limpia, agua salada o agua de mina. Para temperaturas de los 2°C hasta los 50°C.

Las bombas sumergibles Warson se acoplan a motores sumergibles de 4” hasta 12” de diámetro, de 2 y 4 polos, potencia máxima de 300 HP.

Los componentes que forman esta bomba son la base de montaje en superficie, tubo de columna, cable eléctrico, ensamble de tazones, motor eléctrico y barril de succión. Disponible amplia variedad de materiales de construcción para las distintas partes de la bomba según necesidades del cliente.

Especificaciones Técnicas de Bombas Sumergibles (3460 RPM):

Modelo Flujo Máximo (LPS) Carga Máxima (m)
5WH-1C 13 18
5WL-1C 10.6 16.9
6HH-1C 33 17.2
6HH-2C 35.6 15.5
6LS-1C 10.7 20.2
6LS-2C 13.1 20.9
6LS-3C 17.8 22.6
6WH-1C 18.2 25.6
6WL-1C 13.7 23.9
7HXH-2C 51.2 24.5
7WH-1C 39.4 38.6
7WL-1C 28 34.9
8HH-1C 82.3 31.1
8LS-2C 42.5 42.5
8WH-1C 55.4 33.9
8WL-1C 37.6 33.8
9WBH-1C 62.6 72.2
9WBL-1C 50.2 68.6
9WH-1C 89.3 61.7
9WL-1C 71 57.8
10CC-1C 59.6 73.2
10CC-2C 65.6 78.5
10HH-1C 226 46.4
10HXH-1C 166 59.4
10WH-1C 119 60
11WL-1C 126 83.2

Aplicaciones de Bombas Sumergibles:

  • Bombeo en pozos profundos, lagos, ríos, mantos acuíferos
  • Bombas booster o elevadoras de presión
  • Bombeo de agua potable
  • Irrigación
  • Bombeo horizontal en tubería
  • Aplicaciones de desinundación
  • Bombeo de agua salada o de mina

Bombas de Flujo Mixto

Bombas de Flujo Mixto Warson

Bombas sumergibles diseñadas para altos flujos y presiones medianas, permiten un alto paso de sólidos. Manejan flujos de 78.8 LPS a 1523 LPS y comúnmente se usan para cargas de 23.6 metros. Se utilizan para líquidos como agua limpia, agua salada o agua de mina. Para temperaturas de los 2°C hasta los 93°C.

Los elementos motrices para estas bombas pueden ser cabezales engranados, motores eléctricos, de diésel o turbinas de vapor. Se manejan capacidades de motores de hasta 1000 HP.

Los componentes que forman esta bomba son la succión, el buje del tazón, flecha de tazones, impulsor, chumacera, columna, cabezal de descarga y elemento motriz. Disponible amplia variedad de materiales de construcción para las distintas partes de la bomba según necesidades del cliente.

Especificaciones Técnicas de Bombas de Flujo Mixto:

Modelo Flujo Máximo (LPS) Carga Máxima (m) RPM
6MFX-1A-1 78.8 4.91 1760
8MFW 94 8.76
8MFX 1A 212 10
10MFW 1A 179 11
10 MFX1A 227 12.9
12 MFW 1A 302 16.1
12 MFX-1A 298 23.6
12MFX-2A 334 23.3
12 MFX-1A 199 10.3 1188
12MFX-2A 223 10.9
16MFX 1A 757 14.1
16MFX 2A 812 18.8
16MFX 1A 577 8.23 880
16MFX 2A 606 10.5
24MFX-1A 1222 19.6
24MFX-2A 1428 22.6
24MFX-3A 1523 22.9
16MFX 1A 452 4.43 705
16MFX 2A 485 6.14
24MFX-1A 979 12.6
24MFX-2A 1144 14.5
24MFX-3A 1219 14.7
24MFX-1A 820 8.81 590
24MFX-2A 958 9.13
24MFX-3A 1021 10.2

Aplicaciones de Bombas de Flujo Mixto:

  • Control de inundaciones
  • Plantas de tratamiento
  • Traspaso de agua entre tanques
  • Granjas acuícolas
  • Procesos industriales

Bombas de Flujo Axial o Propela

Bombas de Flujo Axial o Propela Warson

Bombas para altos flujos y presiones bajas, permiten un alto paso de sólidos. Manejan flujos de 124 LPS a 2405 LPS y normalmente se usan con cargas bajas de 3.73 a 9.69 metros. Se utilizan para líquidos como agua limpia, agua salada o agua de mina. Para temperaturas de los 2°C hasta los 93°C.

Los elementos motrices para estas bombas pueden ser cabezales engranados, motores eléctricos, de diésel o turbinas de vapor. Se manejan capacidades de motores de hasta 1000 HP.

Los componentes que forman esta bomba son la succión, el buje del tazón, flecha de tazones, impulsor, chumacera, columna, cabezal de descarga y elemento motriz. Disponible amplia variedad de materiales de construcción para las distintas partes de la bomba según necesidades del cliente.

Especificaciones Técnicas de Bombas de Flujo Axial:

Modelo Flujo Máximo (LPS) Carga Máxima (m) RPM
8PO-1X 124 5.31 1760
10PO-1X 246 8.97
10PO-1X 158 3.73 1160
12PO-1X 298 5.75
14PO-1X 470 7.82
16PO-1X 743 10.4
14PO-1X 358 4.52 880
16PO-1X 554 5.83
20PO-1X 1058 9.69
20PO-1X 823 5.86 705
24PO-1X 1193 5.72
20PO-1X 670 4.06 590
24PO-1X 1193 5.72
30PO-1X 2405 9.34
30PO-1X 2095 7.09 515

Aplicaciones de Bombas de Flujo Axial:

  • Sistemas industriales de alto gasto
  • Granjas camaroneras
  • Bombeo de aguas negras
  • Sistemas de desinundación municipal
  • Bombeo de agua de mar
  • Plantas de tratamiento

Bombas Contra Incendio

Bombas Contra Incendio Warson

Bombas que se usan para el abastecimiento de agua en sistemas contra incendios, proporcionan un caudal de agua a alta presión para el sistema de rociadores e hidrantes. Desarrolladas de acuerdo a los estándares NFPA-20. Manejan flujos desde 500 hasta 4500 GPM y presiones de 100 hasta 410 PSI. Diseñadas para manejar agua limpia y clara, aunque se pueden fabricar para manejar agua de mar.

Pueden usarse motores eléctricos en unidades pequeñas y básicas o con motor eléctrico y de diésel en unidades mayores combinadas. No requieren de cebado o purgado debido a que los impulsores están siempre sumergidos en el agua de suministro. El arranque es instantáneo y no requiere supervisión.

Los componentes que forman este sistema son la bomba principal, válvula de suministro de tuberías de agua, bomba jockey, motor y cabezal engranado. Disponible amplia variedad de materiales de construcción para las distintas partes de la bomba según necesidades del cliente.

Especificaciones Técnicas de Bombas Contra Incendio:

Flujo Presión
500 a 4500 GPM 100 a 410 PSI

Aplicaciones de Bombas Contra Incendio:

  • Agricultura
  • Industria en general
  • Construcción
  • Edificios comerciales
  • Industria eléctrica
  • Plataformas marinas
  • Sistemas municipales

Estaciones de Bombeo

Estaciones de Bombeo Warson

Warson fabrica estaciones de bombeo llave en mano que incluyen desde la bomba con un arrancador suave, hasta varias bombas, conectadas a un múltiple, sistema de válvulas y en una plataforma prefabricada, todo sincronizado y controlado con un tablero inteligente con variadores de frecuencia con o sin PLC, con pantallas simples o sofisticadas.

Estos equipos cuentan con un adecuado control de los motores, del factor de potencia, de la presión constante, de niveles de encendidos y apagados automáticos, todo esto cubriendo la normatividad que requiere la industria.

Aplicaciones de Estaciones de Bombeo:

  • Tratamiento de aguas residuales
  • Servicio municipal
  • Control de inundaciones
  • Abastecimiento de agua potable
  • Redes de alcantarillado
  • Sistemas de riego
  • Industria en general
